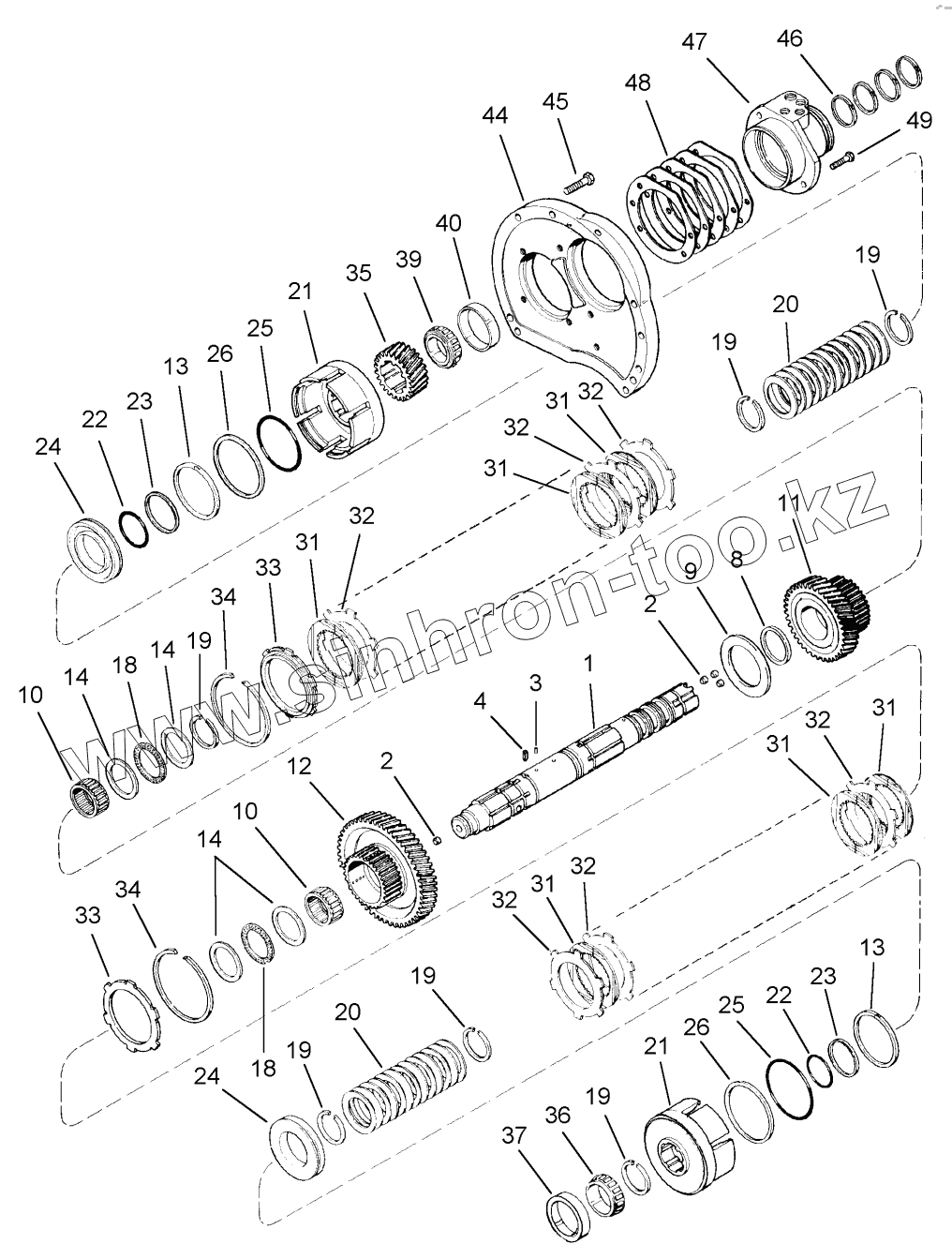

Каталог запасных частей к технике: CASE IH MX-240 Magnum. RANGE TRANSMISSION - INPUT SHAFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
8
9
10
10
11
12
13
13
14
14
14
18
18
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
31
31
31
31
31
31
32
32
32
32
32
32
33
33
34
34
35
36
37
39
40
44
45
46
47
48
48
48
48
48
49
Позиция на иллюстрации Заводской номер детали Название детали
93285C1 93285C1 KIT
1 1997446C2 SHAFT ASSY
2 187516A1 PLUG
3 38-3605 PIN
4 1963874C1 PIN
8 1286040C2 RING
9 1997888C1 WASHER
10 80909C1 BEARING
11 86987610 GEAR
12 86987612 PINION
13 1286052C1 RING
14 1286043C1 WASHER
18 572182R1 BEARING
19 93350C1 RING
20 1286012C2 WASHER
21 86987596 CARRIER
22 1286081C1 O-RING
23 1286076C1 RING
24 86987597 PISTON
25 1286083C1 O-RING
26 1286079C1 RING
31 86990276 DISC
32 92934C2 DISC
33 1342645C3 DISC
34 1285996C1 RING
35 1285971C1 GEAR
36 A75211 BEARING
37 A75210 BEARING
39 ST2063 BEARING
40 54404R1 BEARING
44 281696A1 SUPPORT
45 814-12050 BOLT
46 1286025C1 RING
47 254337A2 CAGE
48 1286061C1 SHIM
48 1286062C1 SHIM
48 1286063C1 SHIM
48 1286064C1 SHIM
48 1286065C1 SHIM
49 613-10030 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
