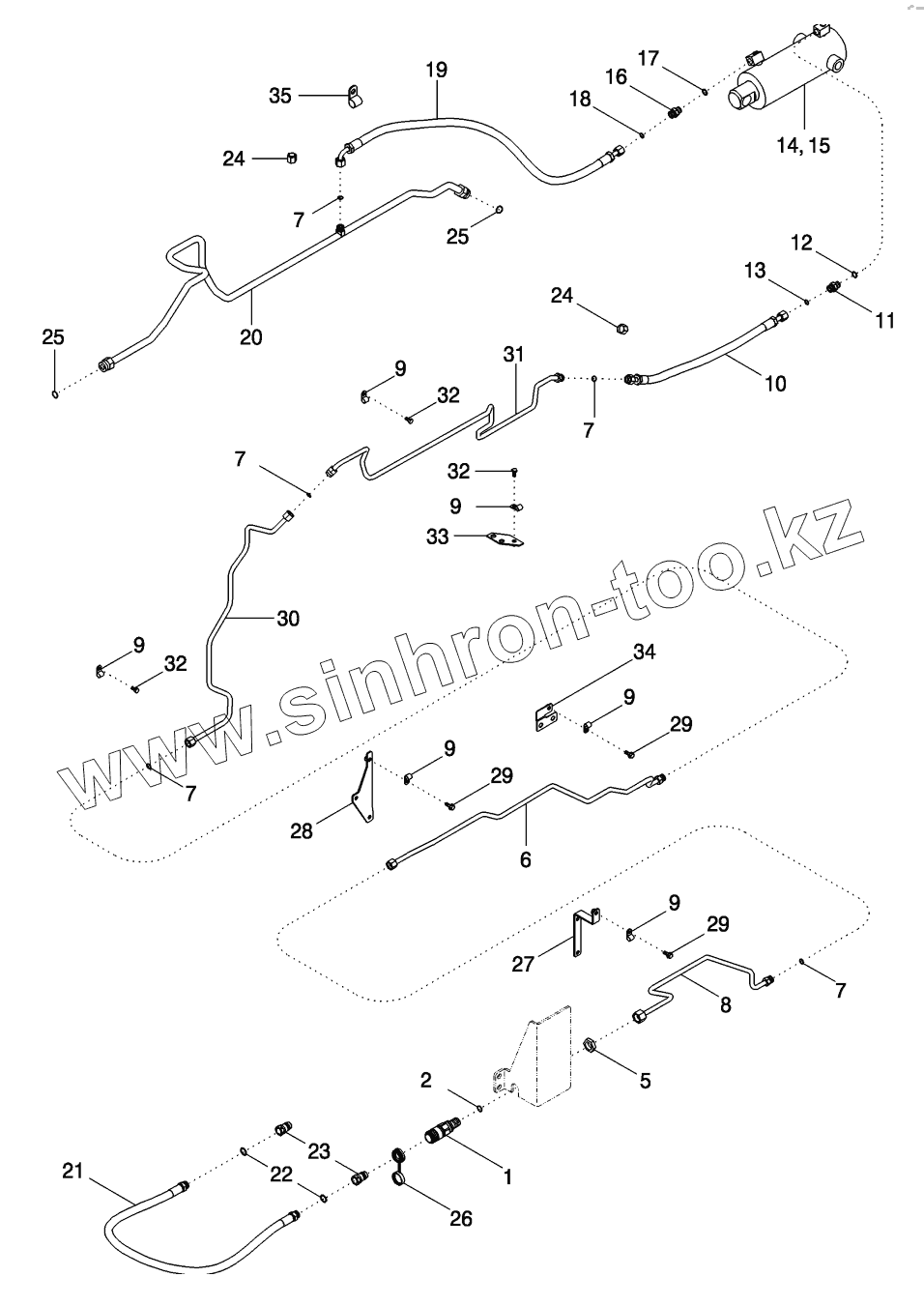

Каталог запасных частей к технике: CASE IH MX-240 Magnum. HYDRAULIC SYSTEM - FRONT HITCH

Тип техники

Марка

Модель

Схема

1

2

5

6

7

7

7

7

7

8

9

9

9

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

28

29

29

29

30

31

32

32

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	257481A2		COUPLING
2	238-6016		O-RING
5	701-919		NUT
6	446643A1		TUBE ASSY
7	238-6014		O-RING
8	86984904		TUBE ASSY
9	515-22127		CLAMP
10	353711A1		HOSE
11	353695A1		FITTING
12	637-63153		O-RING
13	238-6014		O-RING
14	348474A1		CYLINDER ASSY
15	281456A1		PACKAGE
16	700-102		CONNECTOR
17	637-63153		O-RING
18	238-6014		O-RING
19	359879A1		HOSE
20	433386A1		PIPE
21	359851A1		HOSE
22	237-6010		O-RING
23	1272399C2		COUPLING
24	701-905		CAP
25	238-6018		O-RING
26	1954146C1		CAP
27	446773A1		BRACKET
28	446775A1		BRACKET
29	844-8020		BOLT
30	384571A1		PIPE
31	353703A1		PIPE
32	614-8016		BOLT
33	353693A1		SUPPORT
34	362976A1		SUPPORT
35	515-23238		CLAMP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
