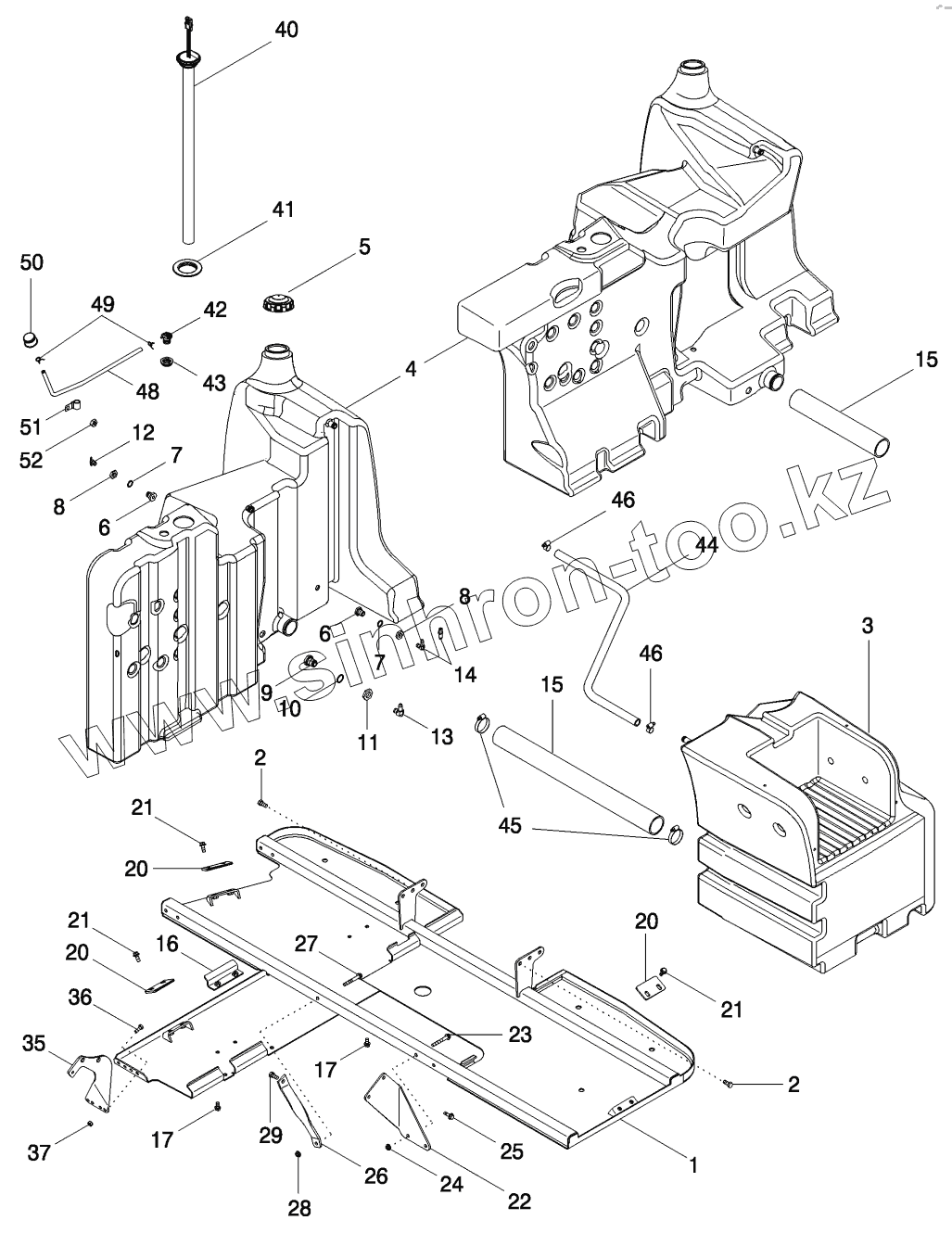

Каталог запасных частей к технике: CASE IH MX-240 Magnum. FUEL TANKS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
15
16
17
17
20
20
20
21
21
21
22
23
24
25
26
27
28
29
35
36
37
40
41
42
43
44
45
46
46
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 363279A3 SUPPORT
2 627-12025 BOLT
3 255028A4 TANK
4 255029A4 FUEL TANK
4 231242A7 FUEL TANK
5 257349A1 CAP
6 1251790C2 FITTING
7 238-5210 O-RING
8 1251791C1 NUT
9 282708A1 FITTING
10 238-5214 O-RING
11 282709A1 NUT
12 217-103 COCK
13 217-290 FITTING
14 217-293 FITTING
14 217-125 FITTING
15 283035A1 HOSE
15 275798A1 HOSE
16 315832A1 ANGLE
17 905-10020 BOLT
20 243779A4 PLATE
21 555-5 BOLT
22 295340A1 SUPPORT
23 857-10075 BOLT
24 825-2410 NUT
25 844-10030 BOLT
26 258942A1 STRAP
27 857-10075 BOLT
28 825-2410 NUT
29 627-12025 BOLT
35 301790A3 BRACKET
36 514-745 BOLT
37 829-1510 NUT
40 87366602 GAUGE
41 255095A1 GROMMET
42 275800A1 VALVE STEM
43 255094A1 GROMMET
44 275799A2 HOSE
45 214-1544 CLAMP
46 214-1516 CLAMP
48 275801A1 HOSE
49 214-1308 CLAMP
50 316078A2 BREATHER
51 515-22159 CLAMP
52 825-2408 NUT
