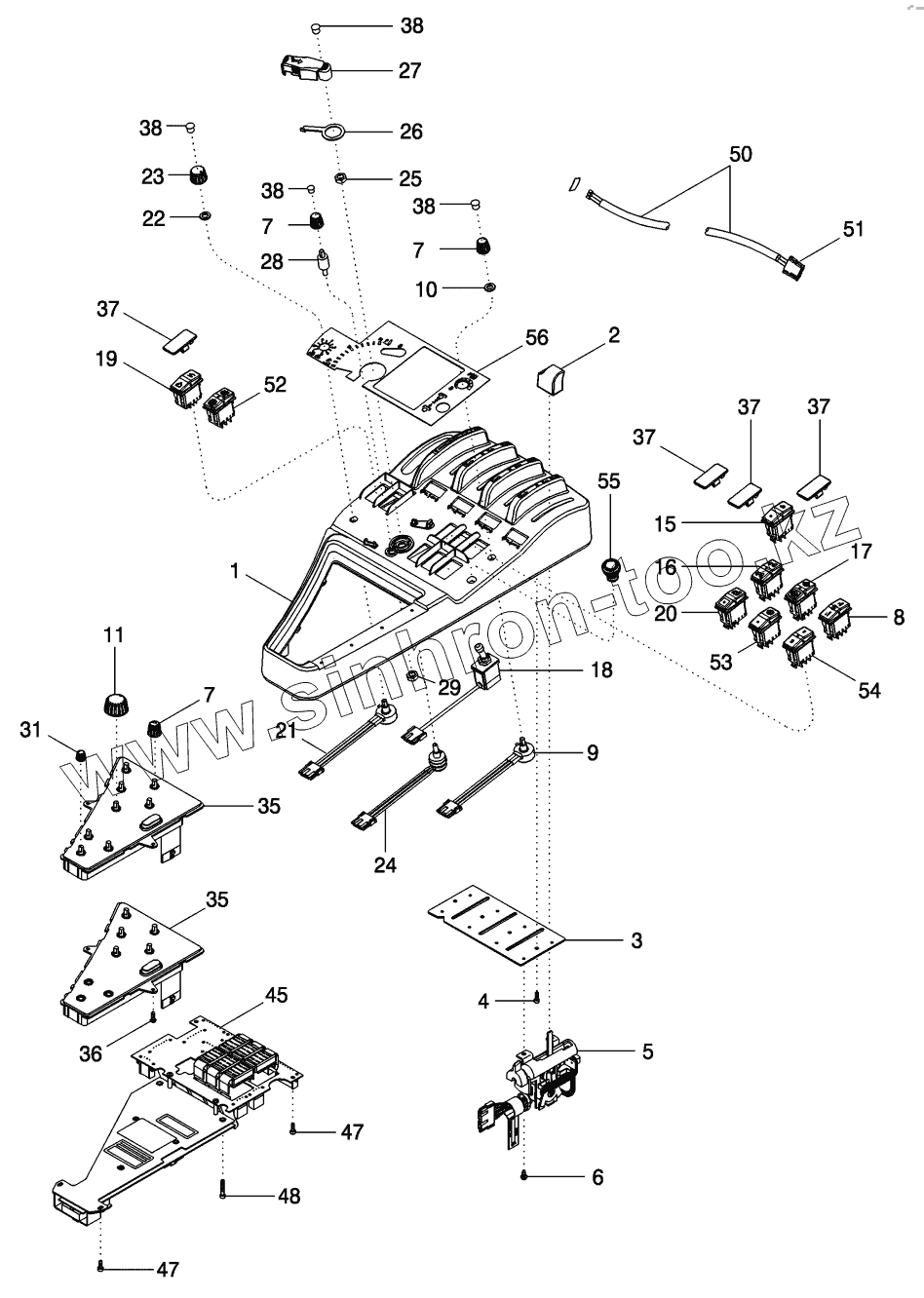

Каталог запасных частей к технике: CASE IH MX-240 Magnum. CONTROLS - RIGHT HAND CONSOLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
11
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
35
35
35
36
37
37
37
37
38
38
38
38
38
45
47
47
48
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 INSTRUCTION INSTRUCTION
2 406962A1 KNOB
3 230098A1 PLATE
4 368048A1 SCREW
5 87395299 VALVE
6 281-3446 SCREW
7 276797A1 KNOB
8 86989947 SWITCH
9 256305A2 POTENTIOMETER
10 A39888 NUT
11 187820A1 KNOB
15 86989950 SWITCH
16 86989948 SWITCH
17 86989963 SWITCH
18 409603A2 SWITCH
19 86990406 SWITCH
20 86989960 SWITCH
21 256305A2 POTENTIOMETER
22 A39888 NUT
23 314601A1 BUTTON
24 256304A2 POTENTIOMETER
25 192231A1 NUT
26 248087A1 LEVER
27 411821A3 LEVER ASSY
28 256303A1 STUD
29 829-1406 NUT
31 223433A1 KNOB
35 232869A5 PANEL
35 238290A4 PANEL
36 760-14316 SCREW
37 406324A2 PLUG
38 353-401 PLUG
38 353-402 PLUG
45 87454949 UNIT
47 864-4012 SCREW
48 864-4025 SCREW
50 258010A2 SWITCH
51 235676A1 CONNECTOR
52 86989945 SWITCH
53 86989949 SWITCH
54 86989951 SWITCH
55 411705A3 KNOB
56 406315A2 DECAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
