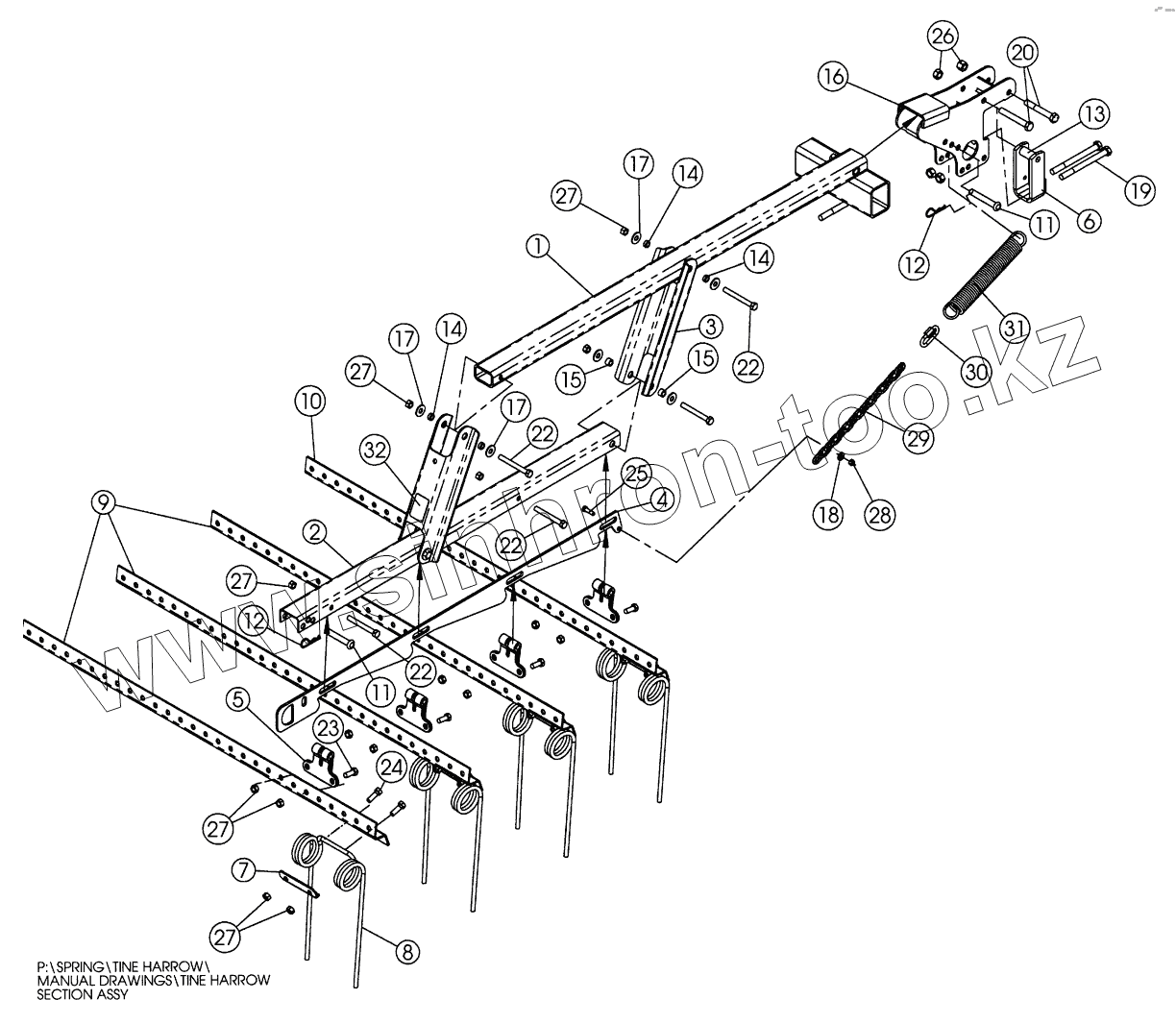

Каталог запасных частей к технике: CASE IH Культиватор-Tigermate 2 DMI. TIGER TINE HARROW PARTS
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
15
16
17
17
17
18
19
20
22
22
22
22
23
24
25
26
27
27
27
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06404160 | TUBE | |
| 2 | 87457440 | CHANNEL | |
| 3 | 87457435 | ARM | |
| 3 | 06404110 | ARM | |
| 4 | 06404120 | ADJUSTER | |
| 5 | 06404136 | HINGE | |
| 6 | 06405130 | CLAMP | |
| 7 | 06404220 | CHANNEL | |
| 8 | 33443707 | TINE | |
| 9 | 06404205 | CHANNEL | |
| 9 | 06404215 | CHANNEL | |
| 9 | 06404195 | CHANNEL | |
| 9 | 06404185 | CHANNEL | |
| 9 | 06404175 | CHANNEL | |
| 10 | 06404325 | TINE BAR | |
| 10 | 06404175 | CHANNEL | |
| 10 | 06404345 | CHANNEL | |
| 10 | 06404205 | CHANNEL | |
| 10 | 06404365 | TINE BAR | |
| 11 | 14810275 | CLEVIS | |
| 12 | 14720411 | PIN | |
| 13 | 06405140 | PLUG | |
| 14 | 87457432 | BUSHING | |
| 14 | 06404106 | SLEEVE | |
| 15 | 06404112 | PLUG | |
| 15 | 87457434 | BUSHING | |
| 16 | 87453778 | MOUNTING PARTS | |
| 17 | 80700 | WASHER | |
| 18 | 17407015 | WASHER | |
| 19 | 413-10112 | BOLT | |
| 20 | 413-1068 | BOLT | |
| 22 | 413-868 | BOLT | |
| 23 | 413-820 | BOLT | |
| 24 | 413-824 | BOLT | |
| 25 | 413-620 | BOLT | |
| 26 | 86992216 | NUT | |
| 27 | 86992215 | NUT | |
| 28 | 86992213 | NUT | |
| 29 | 22004161 | CHAIN | |
| 30 | 22105011 | LINK ASSY | |
| 31 | 24320010 | SPRING | |
| 31 | 87453100 | SPRING | |
| 32 | 18534380 | DECAL | |
| 33 | 413-624 | BOLT | |
| 34 | 87405850 | SPRING | |
| 35 | 87454585 | KIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
