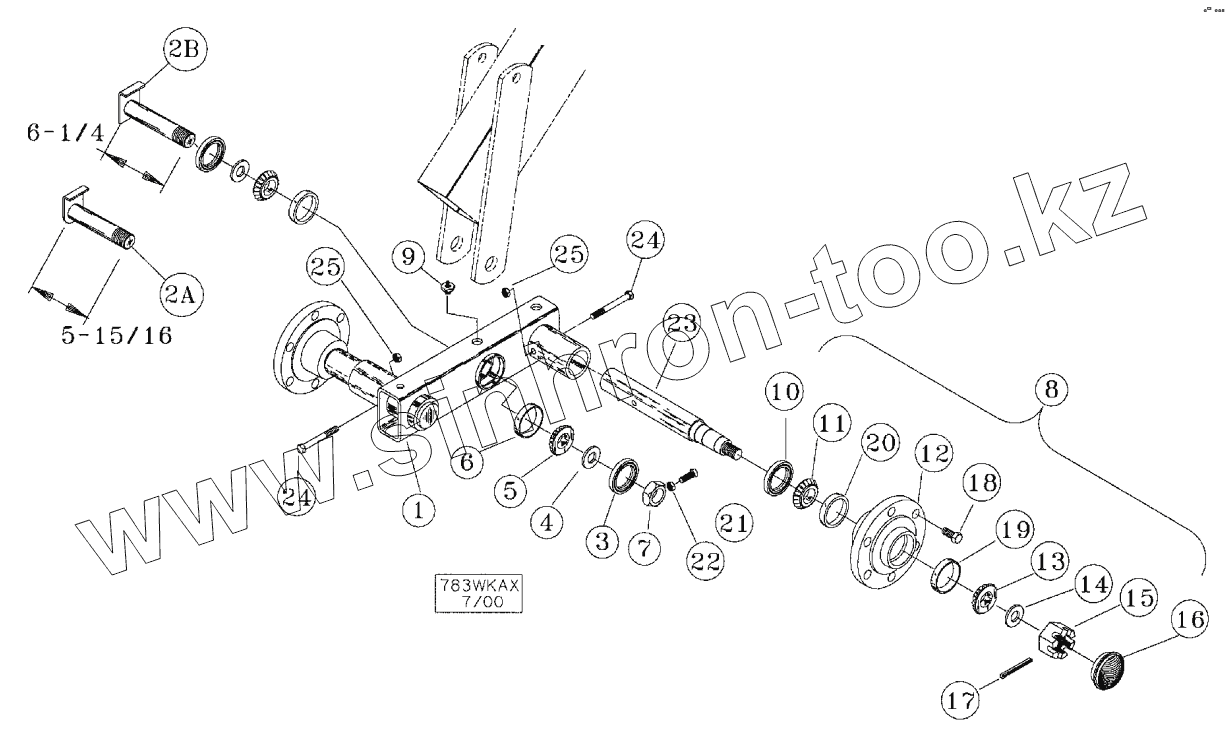

Каталог запасных частей к технике: CASE IH Культиватор-Tigermate 2 DMI. SINGLE FOLD MAIN FRAME
1
2A
2B
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06400450 | TUBE ASSY | |
| 1 | 06400470 | TUBE ASSY | |
| 2A | 06400290 | PIN | |
| 2B | 04661850 | PIN | |
| 3 | 21932090 | SEAL | |
| 4 | 06201425 | SPACER | |
| 5 | 160558C91 | BEARING | |
| 6 | 478793R1 | BEARING SET | |
| 7 | 14032409 | NUT | |
| 8 | 28178300 | HUB ASSY | |
| 9 | 219-86 | LUBE NIPPLE | |
| 10 | 145769C91 | SEAL | |
| 11 | 663557R91 | BEARING | |
| 12 | 28278300 | HUB ASSY | |
| 13 | 651818R91 | BEARING | |
| 14 | 495-61094 | WASHER | |
| 15 | 425-1314 | NUT | |
| 16 | 28477700 | HUB CAP | |
| 17 | 432-1024 | PIN | |
| 18 | 549962R1 | BOLT | |
| 19 | 651817R1 | BEARING | |
| 20 | 663558R1 | BEARING | |
| 21 | 16806045 | SCREW | |
| 22 | 425-146 | NUT | |
| 23 | 28378351 | SPINDLE | |
| 24 | 413-852 | BOLT | |
| 25 | 86992215 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
