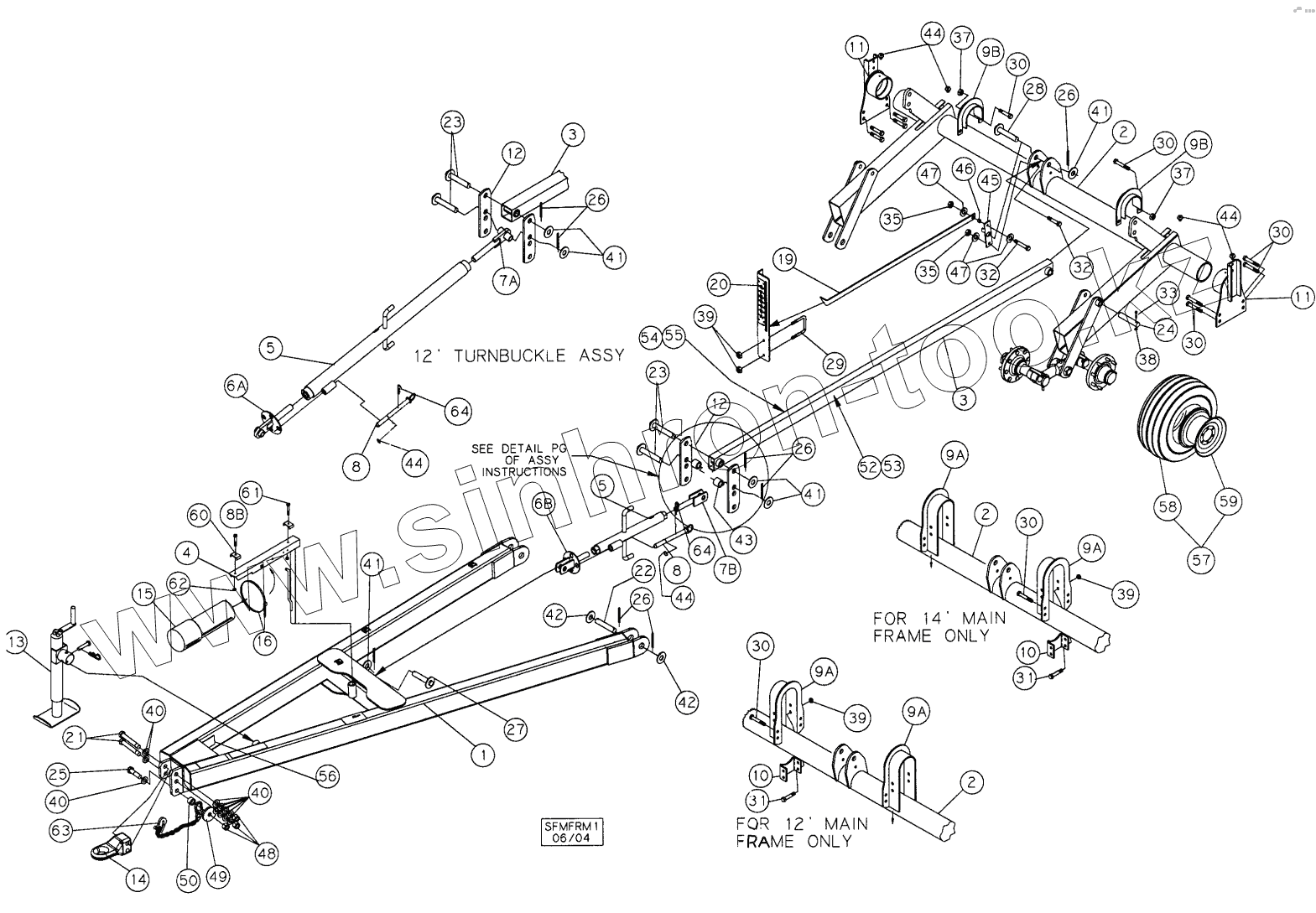

Каталог запасных частей к технике: CASE IH Культиватор-Tigermate 2 DMI. SINGLE FOLD LIFT SYSTEM
1
2
2
2
3
3
4
5
5
6A
6B
7A
7B
8
8
8B
9A
9A
9A
9A
9B
9B
10
10
11
11
12
12
13
14
15
16
19
20
21
22
23
23
24
25
26
26
26
26
27
28
29
30
30
30
30
30
30
31
31
32
32
33
35
35
37
37
38
39
39
39
40
40
40
41
41
41
41
42
42
43
44
44
44
44
45
46
47
47
48
49
50
52
53
54
55
56
57
58
59
60
61
62
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 87445706 | FRAME ASSY | |
| 1 | 87445708 | FRAME ASSY | |
| 1 | 87445710 | FRAME | |
| 2 | 87337184 | ROCKSHAFT | |
| 2 | 87455061 | ROCKSHAFT | |
| 2 | 87337222 | ROCKSHAFT | |
| 2 | 06400200 | AXLE | |
| 2 | 87337249 | ROCKSHAFT | |
| 2 | 06400400 | AXLE | |
| 3 | 87403177 | LINK | |
| 3 | 86993573 | LINK | |
| 4 | 05302150 | STAND | |
| 5 | 87448226 | TURNBUCKLE | |
| 5 | 87449029 | TURNBUCKLE | |
| 5 | 87449031 | TURNBUCKLE | |
| 6A | 87449026 | CLEVIS | |
| 6B | 87448225 | CLEVIS | |
| 7A | 32408110 | CLEVIS | |
| 7B | 32408060 | CLEVIS | |
| 8 | 395028A2 | PIN | |
| 8B | 32408130 | NUT | |
| 9A | 06401020 | CLAMP | |
| 9B | 06401055 | CLAMP | |
| 10 | 06401025 | BRACKET | |
| 11 | 87458288 | MOUNTING PARTS | |
| 12 | 06400590 | BAR ASSY | |
| 12 | 06400690 | BAR ASSY | |
| 13 | 121558A1 | JACK ASSY | |
| 14 | 362933A1 | HITCH | |
| 14 | 362934A1 | HITCH ASSY | |
| 15 | 30026030 | TUBE | |
| 16 | 214-1452 | CLAMP | |
| 19 | 06400760 | INDICATOR | |
| 20 | 06400770 | GAUGE | |
| 21 | 87030492 | BOLT | |
| 22 | 14892649 | PIN | |
| 22 | 14892650 | PIN | |
| 23 | 14820442 | CLEVIS | |
| 24 | 14891630 | PIN | |
| 25 | 413-1664 | BOLT | |
| 26 | 438-32440 | PIN | |
| 27 | 14820211 | CLEVIS | |
| 28 | 14820461 | CLEVIS | |
| 29 | 87629089 | U-BOLT | |
| 30 | 413-1232 | BOLT | |
| 31 | 413-1028 | BOLT | |
| 32 | 413-824 | BOLT | |
| 33 | 413-640 | BOLT | |
| 35 | 86992215 | NUT | |
| 37 | 86992217 | NUT | |
| 38 | 86992213 | NUT | |
| 39 | 86992216 | NUT | |
| 40 | 87367 | WASHER | |
| 41 | 17620030 | BUSHING | |
| 42 | 17627010 | BUSHING | |
| 43 | 06401070 | BUSHING | |
| 44 | 103-11100 | RING | |
| 45 | 06400780 | BRACKET | |
| 46 | 06400720 | BUSHING | |
| 47 | 80700 | WASHER | |
| 48 | 86992219 | NUT | |
| 49 | 06400065 | WASHER | |
| 50 | 04681211 | BUSHING | |
| 51 | 413-1664 | BOLT | |
| 52 | 18534303 | DECAL | |
| 53 | 18534314 | DECAL | |
| 54 | 18534313 | DECAL | |
| 55 | 18534315 | DECAL | |
| 56 | 18534107 | DECAL | |
| 56 | 18534140 | DECAL | |
| 56 | 18534277 | DECAL | |
| 56 | 18534348 | DECAL | |
| 57 | 10008156 | WHEEL ASSY | |
| 57 | 10008154 | WHEEL ASSY | |
| 57 | 10008161 | WHEEL | |
| 57 | 10008158 | WHEEL ASSY | |
| 57 | 10008162 | WHEEL | |
| 57 | 10008163 | WHEEL | |
| 58 | 10108154 | WHEEL | |
| 59 | NSS | NOT SERVICED SEPARATELY | |
| 59 | NSS | NOT SERVICED SEPARATELY | |
| 59 | NSS | NOT SERVICED SEPARATELY | |
| 60 | 06200125 | CLAMP | |
| 61 | 413-648 | BOLT | |
| 62 | 86992213 | NUT | |
| 63 | 87393082 | CHAIN | |
| 64 | 1978738C1 | PIN | |
| 65 | 87348155 | DECAL | |
| 66 | 87348162 | DECAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
