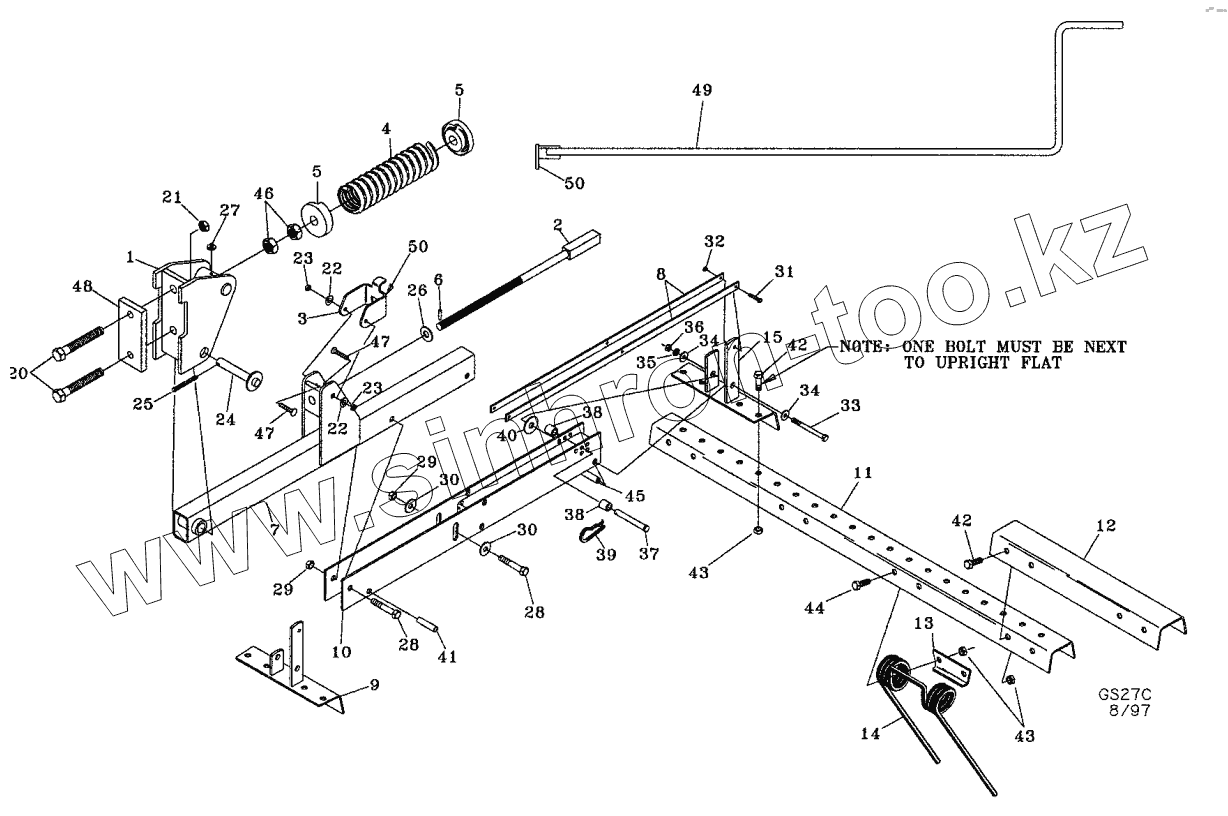

Каталог запасных частей к технике: CASE IH Культиватор-Tigermate 2 DMI. COIL TINE HARROW
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
20
21
22
22
23
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
34
35
36
37
38
38
39
40
41
42
42
43
43
44
45
46
47
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 06251376 | BRACKET | |
| 2 | 06251351 | ROD | |
| 2 | 06250347 | ROD | |
| 3 | 06251316 | LOCKING-DEVICE | |
| 4 | 24143902 | SPRING | |
| 5 | 20090105 | BUSHING | |
| 6 | 38-1816 | PIN | |
| 7 | 06251341 | TUBE ASSY | |
| 8 | 06250358 | LINK | |
| 9 | 06250150 | CHANNEL | |
| 10 | 06251331 | LINKAGE | |
| 11 | 06250081 | CHANNEL | |
| 11 | 06250104 | CHANNEL | |
| 11 | 06250091 | CHANNEL | |
| 11 | 06250071 | CHANNEL | |
| 11 | 06250061 | CHANNEL | |
| 11 | 06250051 | CHANNEL | |
| 11 | 06250041 | CHANNEL | |
| 12 | 06250180 | CHANNEL | |
| 13 | 06250200 | CLAMP | |
| 14 | 33404416 | TINE | |
| 15 | 06250155 | CHANNEL | |
| 20 | 413-1288 | BOLT | |
| 21 | 86992217 | NUT | |
| 22 | 80681 | WASHER | |
| 23 | 86992212 | NUT | |
| 24 | 14816331 | PIN | |
| 25 | 432-2032 | PIN | |
| 26 | 17614030 | BUSHING | |
| 27 | 219-87 | NIPPLE | |
| 28 | 413-848 | BOLT | |
| 29 | 425-108 | NUT | |
| 30 | 495-21056 | WASHER | |
| 31 | 413-628 | BOLT | |
| 32 | 87039402 | NUT | |
| 33 | 413-664 | BOLT | |
| 34 | 80702 | WASHER | |
| 35 | 80680 | WASHER | |
| 36 | 425-106 | NUT | |
| 37 | 14810290 | PIN | |
| 38 | 06250210 | BUSHING | |
| 39 | 14720411 | PIN | |
| 40 | 80299 | WASHER | |
| 41 | 06250170 | SPACER | |
| 42 | 413-820 | BOLT | |
| 43 | 87333862 | NUT | |
| 44 | 413-824 | BOLT | |
| 45 | 06250190 | BUSHING | |
| 46 | 425-1014 | NUT | |
| 47 | 434-516 | BOLT | |
| 48 | 06250334 | SPACER | |
| 49 | 06251395 | CRANK | |
| 50 | 18534332 | DECAL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
