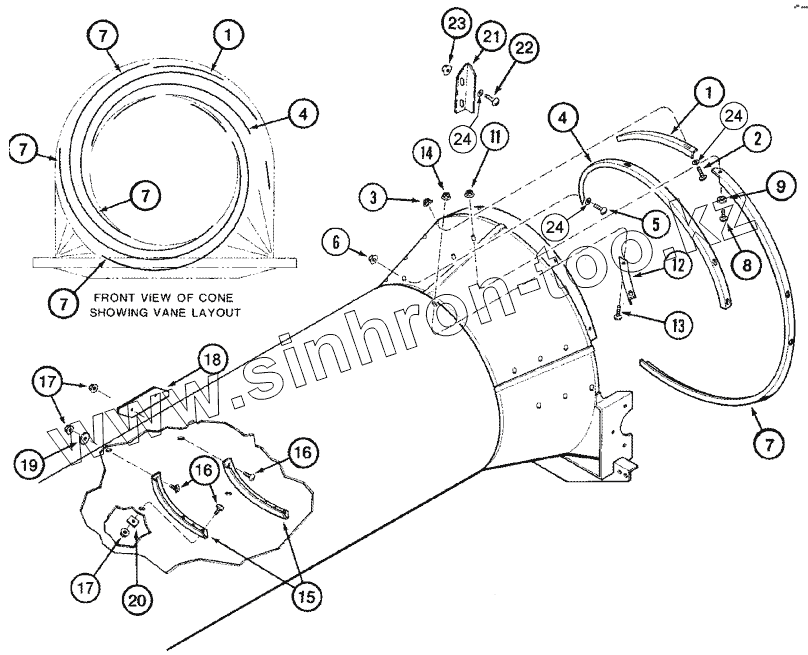

Каталог запасных частей к технике: CASE IH Axial Flow 2388. VANE - EXTENDED WEAR/STANDARD WEAR

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

7

7

7

7

8

9

11

12

13

14

15

16

16

17

17

18

19

20

21

22

23

24

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	428281A1		STIFFENER
1	347913A1		STIFFENER
2	433734A1		BOLT
2	1324105C1		BOLT
3	86521609		NUT
3	231-5146		NUT
4	418655A2		STIFFENER
4	428280A2		STIFFENER
5	433734A1		BOLT
6	86521609		NUT
7	418654A2		STIFFENER
7	428279A2		STIFFENER
8	433734A1		BOLT
9	140045		WASHER
11	86521609		NUT
12	411517A2		STIFFENER
12	411518A2		STIFFENER
13	433734A1		BOLT
14	231-5146		NUT
15	347917A1		STIFFENER
16	1324105C1		BOLT
17	231-5146		NUT
18	1318581C1		PLATE
19	55805C1		WASHER
20	570052R1		WASHER
21	347918A1		STIFFENER
21	433282A1		Vane
22	433734A1		BOLT
22	1324105C1		BOLT
23	86521609		NUT
23	231-5146		NUT
24	140045		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
