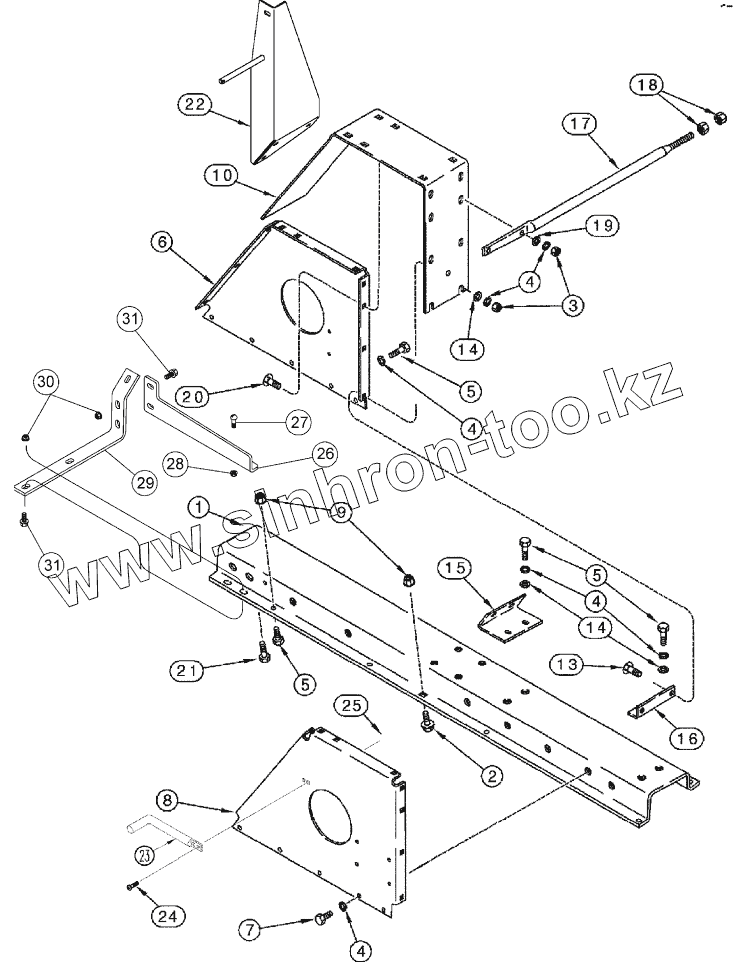

Каталог запасных частей к технике: CASE IH Axial Flow 2388. SEPARATOR - JACKSHAFT SUPPORT

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

5

6

7

8

9

10

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87642895		SUPPORT ASSY
1	112454A5		SUPPORT
2	409-7816		BOLT
3	425-108		NUT
4	80679		WASHER
5	413-820		BOLT
6	181175C2		SUPPORT
7	413-816		BOLT
8	181176C2		SUPPORT
9	231-5148		NUT
10	181177C2		SUPPORT
13	433-820		BOLT
14	495-81287		WASHER
15	181178C1		SUPPORT
16	181172C1		SUPPORT
17	443257A1		ROD
18	425-1110		NUT
19	495-81287		WASHER
20	434-824		BOLT
21	413-824		BOLT
22	398584A1		SUPPORT
23	194901C1		ROD
24	86508748		BOLT
25	231-5146		NUT
26	87627887		BRACKET
27	477-73116		SCREW
28	231-5146		NUT
29	87627885		BRACKET
30	87301492		NUT
31	87302717		SCREW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
