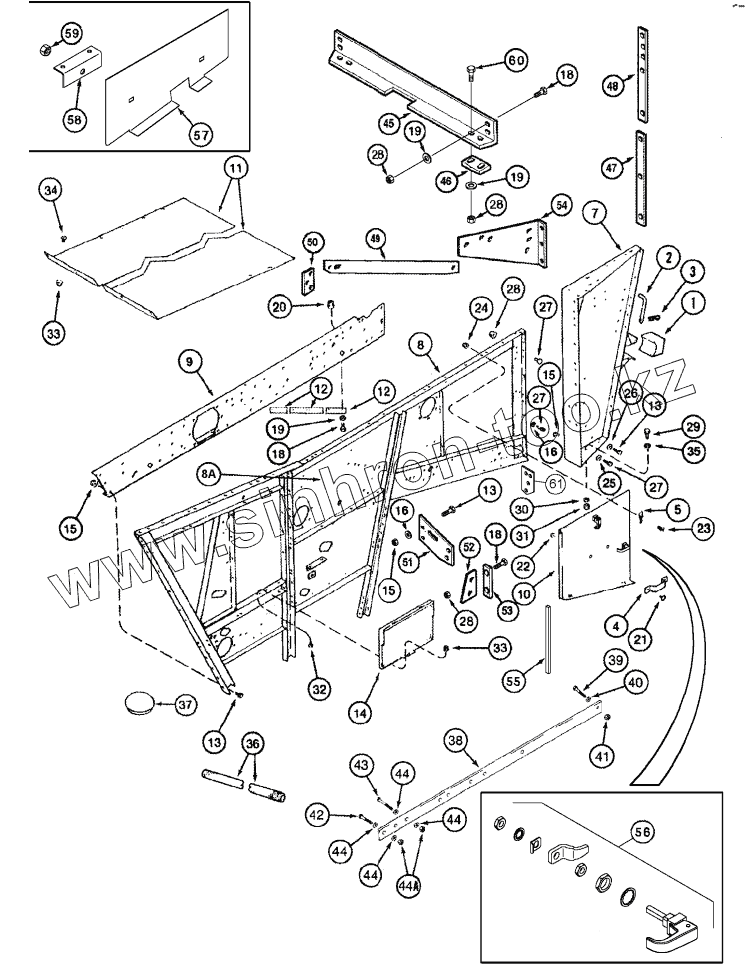

Каталог запасных частей к технике: CASE IH Axial Flow 2388. SEPARATOR - DOORS - RIGHT HAND

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
7
8
8A
9
10
11
12
12
13
13
13
14
15
15
15
16
16
18
18
19
19
19
20
21
22
23
24
26
26
27
27
27
28
28
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
44
44
44
44A
45
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 1989327C2 RETAINER
1 1989327C3 RETAINER
2 418694A1 ROD
3 1978738C1 PIN
4 87686906 LATCH
5 86991204 LATCH
7 87386289 POST
8 87590294 SEPARATOR
8A 192626C3 SHEET
9 87335705 SILL
10 86991350 DOOR
11 87615042 SHEET
12 186018C1 STRAP
13 426-1020 BOLT
14 87301105 DOOR
15 232-51310 NUT
16 495-21044 WASHER
17 409-7616 BOLT
18 426-824 BOLT
19 496-21053 WASHER
20 186852C1 NUT
21 477-73108 SCREW
22 231-5145 NUT
23 440-1108 SCREW
24 231-51409 NUT
25 396-41066 WASHER
26 496-11066 WASHER
27 426-816 BOLT
28 232-5138 NUT
29 413-1028 BOLT
30 492-11062 WASHER
31 425-1010 NUT
32 477-73112 BOLT
33 231-5146 NUT
34 477-73812 SCREW
35 493-21065 WASHER
36 1319395C1 CONDUIT
37 353-414 PLUG
38 198572A1 STRAP
39 326-632 BOLT
40 496-41041 WASHER
41 429-106 NUT
42 326-832 BOLT
43 426-836 BOLT
44 496-21053 WASHER
44A 429-108 NUT
45 237623A1 SUPPORT
46 236509A1 SPACER
47 236935A1 PLATE
48 236934A1 PLATE
49 236727A1 PLATE
426-1024 426-1024 BOLT
426-1036 426-1036 BOLT
50 236728A1 PLATE
51 87527681 PLATE
52 87527683 SPACER
53 239001A1 PLATE
54 236317A1 SUPPORT
409-7620 409-7620 BOLT
55 86991662 SEAL
56 86991204 LATCH
57 87422278 SHEET
58 86985754 SUPPORT
59 131-137 NUT
60 426-832 BOLT
61 87527680 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
