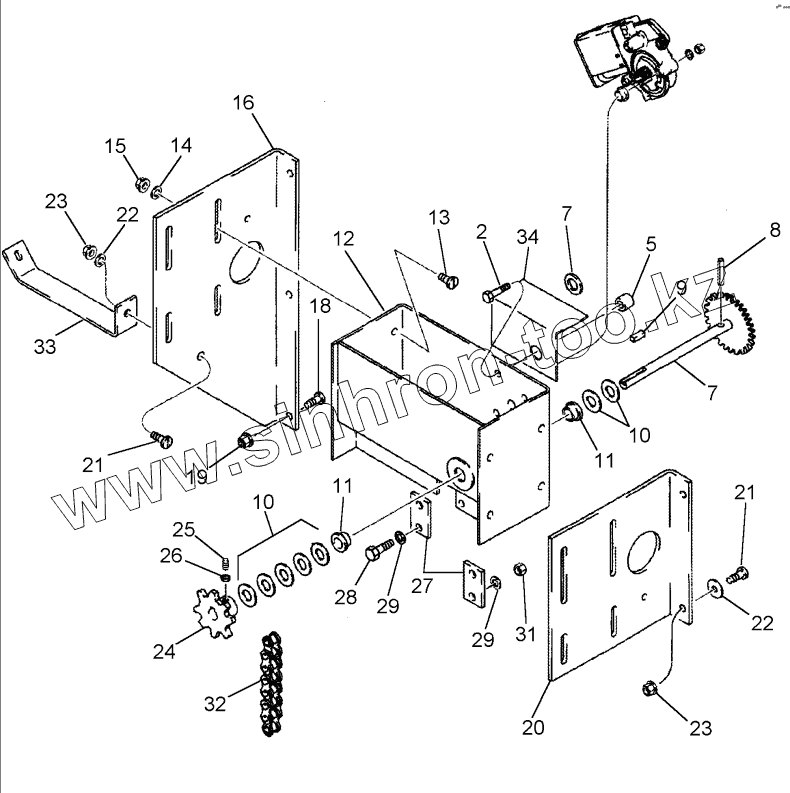

Каталог запасных частей к технике: CASE IH Axial Flow 2388. ROTOR DRIVE - SPEED ADJUSTMENT

Тип техники

Марка

Модель

Схема

2

5

7

7

8

9

10

10

11

11

12

13

14

15

16

18

19

20

21

21

22

22

23

23

24

25

26

27

28

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111787A2		MOTOR
2	413-432		BOLT
3	492-11025		WASHER
4	425-104		NUT
5	113485A1		SPACER
6	55825C1		BUSHING
7	194338C2		GEAR
7	87364294		GEAR
8	38-11020		PIN
9	Q5024		KEY
10	495-11066		WASHER
11	55826C1		BUSHING
12	183227C2		SUPPORT
12	87364290		SUPPORT ASSY
13	409-7616		BOLT
14	495-81135		WASHER
15	231-5146		NUT
16	188215C3		SUPPORT
18	477-73812		SCREW
19	231-5146		NUT
20	194336C2		SUPPORT
21	477-73816		SCREW
22	495-81143		WASHER
23	231-5146		NUT
24	194337C1		SPROCKET
25	485-12512		SET SCREW
26	425-144		NUT
27	1302173C1		PAD
28	413-624		BOLT
31	231-4116		NUT
32	617107R91		CHAIN
33	188216C1		SUPPORT
34	199704A1		GUARD
35	1545944C1		SEAL
35	1327979C1		MOLDING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
