Каталог запасных частей к технике: CASE IH Axial Flow 2388. ROTOR DRIVE - PULLEY AND CAM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

7

8

9

9

10

11

12

13

14

14

15

16

17

18

19

20

20

21

22

23

24

29

30

31

32

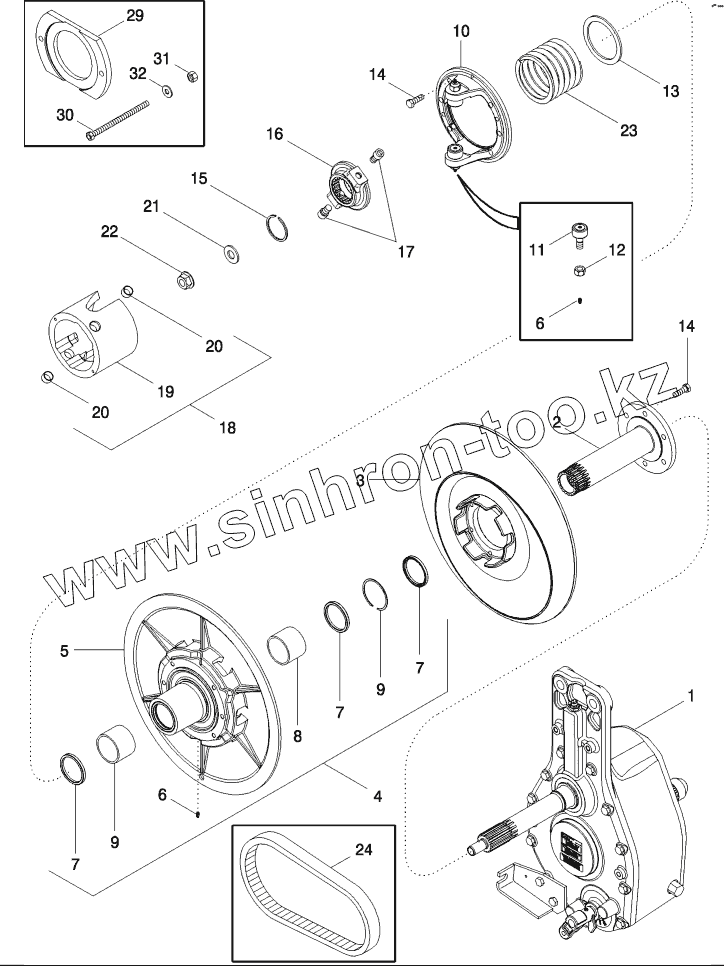

Позиция на иллюстрации	Заводской номер детали		Название детали
87400246	87400246		KIT
1	87331237		GEARBOX
2	184489C1		HUB
3	87399554		PULLEY
4	413163A1		PULLEY
5	Pulley		Pulley
6	219-87		NIPPLE
7	193965C92		SEAL
8	Bushing		Bushing
9	537602R1		RING
10	411411A1		HUB
11	86582880		FOLLOWER
12	425-1110		NUT
13	188210C91		FOLLOWER
14	310-1824		BOLT
15	360171R1		RING
16	411410A1		HUB
17	194167C1		SCREW
18	87436839		CAM
19	Cam		Cam
20	193941C1		BUSHING
21	370255R2		WASHER
22	1315288C1		NUT
23	413160A1		SPRING
24	87301455		BELT
29	86992943		PLATE
30	86992947		ROD
31	429-108		NUT
32	495-11053		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
