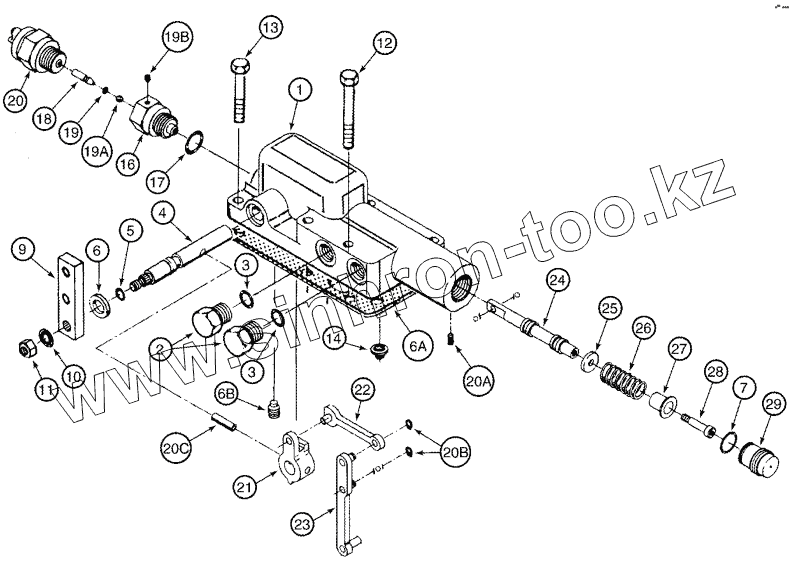

Каталог запасных частей к технике: CASE IH Axial Flow 2388. PUMP ASSY - HYDROSTATIC - CONTROL VALVE

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6A

6B

7

9

10

11

12

13

14

16

17

18

19

19A

19B

20

20A

20B

20C

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
Pump	Pump		Pump
191065A1	191065A1		VALVE
1	Body		Body
2	76349		PLUG
1978048C3	1978048C3		SHAFT
3	237-6006		O-RING
4	Shaft		Shaft
5	238-5012		O-RING
6	Seal		Seal
6A	133756C1		GASKET
6B	Setscrew		Setscrew
7	238-5016		O-RING
8	237-6006		O-RING
9	Lever		Lever
10	493-11033		WASHER
11	425-105		NUT
12	413-528		BOLT
13	413-516		BOLT
14	1272750C1		ORIFICE
15	238-5012		O-RING
197909A2	197909A2		ADAPTER
16	Adapter		Adapter
17	238-6008		O-RING
18	Pin		Pin
19	238-5004		O-RING
19A	211-1006		BALL
19B	84-1103		SET SCREW
19C	86991254		SEAL
20	197514A2		SWITCH
20A	83-1106		SET SCREW
20B	100-1125		RING
20C	38-1614		PIN
21	Connector		Connector
22	Link		Link
23	Link		Link
24	Spool		Spool
25	Spacer		Spacer
26	Spring		Spring
27	Retainer		Retainer
28	Screw		Screw
29	Screw		Screw
