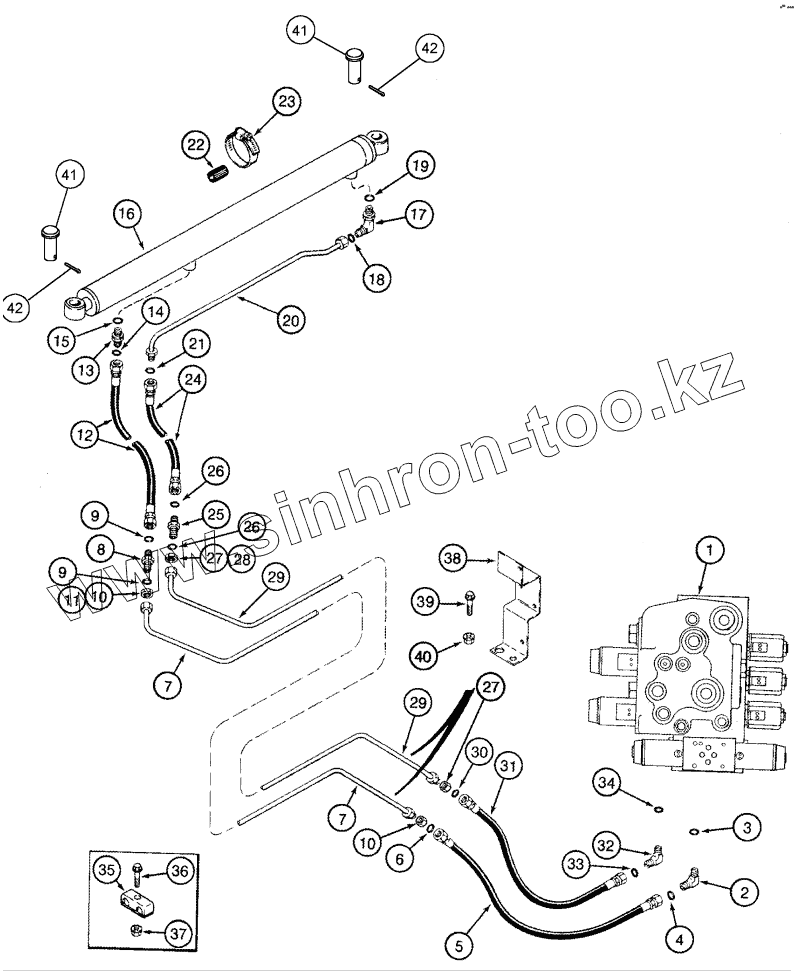

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - UNLOADER TUBE SWING CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали
1 124565A3 VALVE
2 201-324 ELBOW
3 237-6006 O-RING
4 238-6011 O-RING
5 300718A1 HOSE
6 238-6011 O-RING
7 292406A1 TUBE
8 201-108 CONNECTOR
9 238-6011 O-RING
10 218-1254 NUT
11 495-11059 WASHER
12 134978A2 HOSE
13 201-100 CONNECTOR
14 238-6011 O-RING
15 237-6004 O-RING
16 87597336 CYLINDER ASSY
16A 87364304 KIT
16A 188806A1 KIT
17 201-303 ELBOW
18 238-6011 O-RING
19 237-6004 O-RING
20 134643A2 TUBE
21 238-6012 O-RING
22 163489C1 STRIP
23 214-1432 CLAMP
24 134976A1 HOSE
25 201-120 CONNECTOR
26 238-6012 O-RING
27 201-909 NUT
28 495-81033 WASHER
29 292405A1 TUBE
30 238-6012 O-RING
31 293482A1 HOSE
32 201-304 ELBOW
33 238-6012 O-RING
34 237-6006 O-RING
35 183824C1 CLAMP
36 409-7416 BOLT
37 231-5144 NUT
38 292407A2 SUPPORT
39 409-7416 BOLT
40 231-5144 NUT
41 427-10225 PIN
42 432-816 PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
