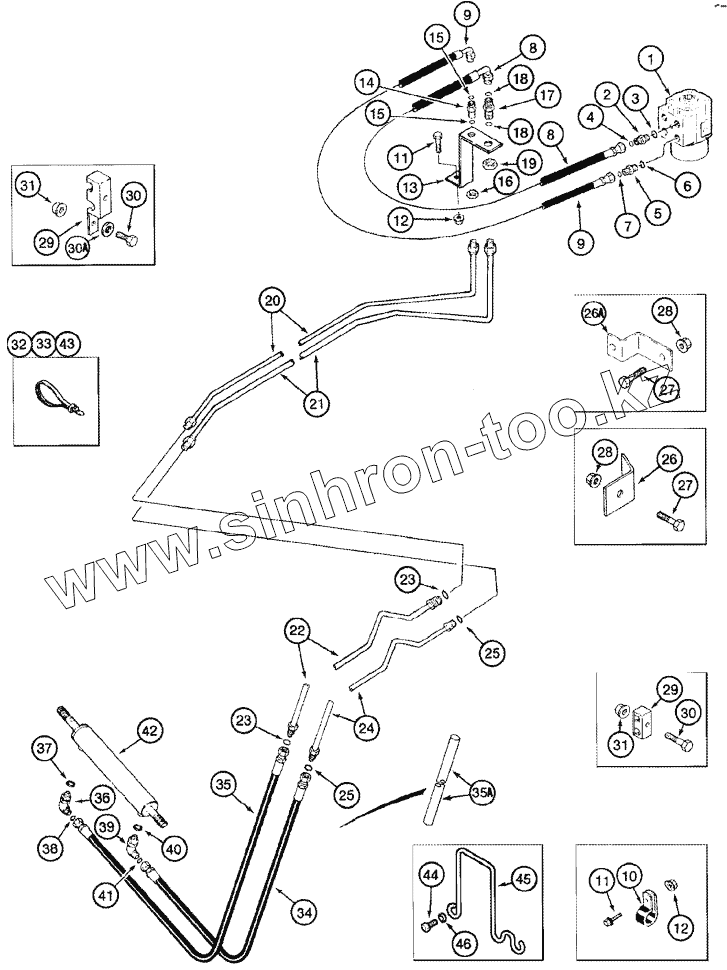

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - STEERING PUMP TO CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

12

13

14

15

15

16

17

18

18

19

20

21

22

23

23

24

25

25

26

26A

27

27

28

28

29

29

30

30

30A

31

31

32

33

34

35

35A

36

37

38

39

40

41

42

43

45

44

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	387542A1		VALVE
1	433742A1		VALVE
2	201-102		CONNECTOR
3	237-6008		O-RING
4	238-6014		O-RING
5	175170A1		ADAPTER
6	237-6008		O-RING
7	238-6012		O-RING
8	128017A2		HOSE
9	128019A2		HOSE
10	515-25476		CLAMP
11	409-7512		BOLT
12	231-5145		NUT
13	128539A1		SUPPORT
14	201-120		CONNECTOR
15	238-6012		O-RING
16	201-909		NUT
17	201-121		CONNECTOR
18	238-6014		O-RING
19	201-903		NUT
20	128571A1		TUBE
21	128572A1		TUBE
22	364369A1		TUBE
23	238-6012		O-RING
24	364370A1		TUBE
25	238-6014		O-RING
26	178960C1		BRACKET
26A	196517C1		SUPPORT
27	409-7612		BOLT
28	231-5146		NUT
29	1316613C1		CLAMP
30	413-428		BOLT
30A	495-81121		WASHER
31	231-5144		NUT
32	306132C1		STRAP
33	435437A1		STRAP
34	128083A2		HOSE
34	128084A2		HOSE
35	128088A2		HOSE
35	87564463		HOSE ASSY
35A	229298A1		BOOT
36	201-304		ELBOW
36	201-406		TEE
37	237-6006		O-RING
38	238-6012		O-RING
39	201-332		ELBOW
39	201-416		TEE
40	238-6014		O-RING
41	238-6014		O-RING
42	87337226		CYLINDER
42	87337229		CYLINDER
43	386170C1		STRAP
43	L18331		CABLE TIE
45	232707A1		GUIDE
44	477-73816		SCREW
46	495-81135		WASHER
47	231-5146		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
