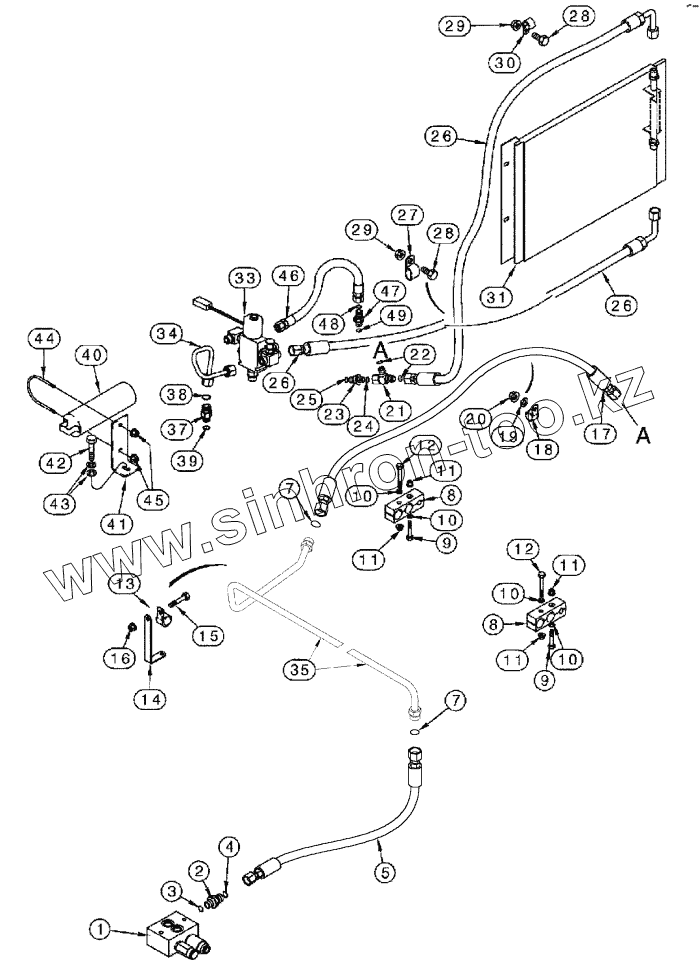

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - SEPARATOR CLUTCH - PTO CIRCUIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
29
29
30
31
33
34
35
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 327580A1 VALVE
2 201-102 CONNECTOR
3 238-6014 O-RING
4 237-6008 O-RING
5 391541A1 HOSE
7 238-6014 O-RING
8 227575A1 CLAMP
9 413-528 BOLT
10 495-21038 WASHER
11 231-5145 NUT
12 413-540 BOLT
13 515-23127 CLAMP
14 291899A1 SUPPORT
15 409-7516 BOLT
16 231-5145 NUT
17 370263A1 HOSE
18 515-23190 CLAMP
19 495-11028 WASHER
20 231-5144 NUT
21 201-416 TEE
22 238-6014 O-RING
23 201-126 CONNECTOR
24 238-6014 O-RING
25 237-6006 O-RING
26 390011A1 HOSE
27 515-25476 CLAMP
28 409-7516 BOLT
29 231-5145 NUT
30 515-23317 CLAMP
31 183747C1 COOLER
33 275986A2 VALVE
34 275920A2 TUBE
35 370261A2 TUBE
37 275974A1 VALVE
38 238-6014 O-RING
39 237-6008 O-RING
40 1541941C1 ACCUMULATOR
41 275987A1 SUPPORT
42 426-628 BOLT
43 495-81132 WASHER
44 186505C1 BOLT
45 231-5144 NUT
46 278174A1 HOSE
47 201-126 CONNECTOR
48 238-6014 O-RING
49 237-6006 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
