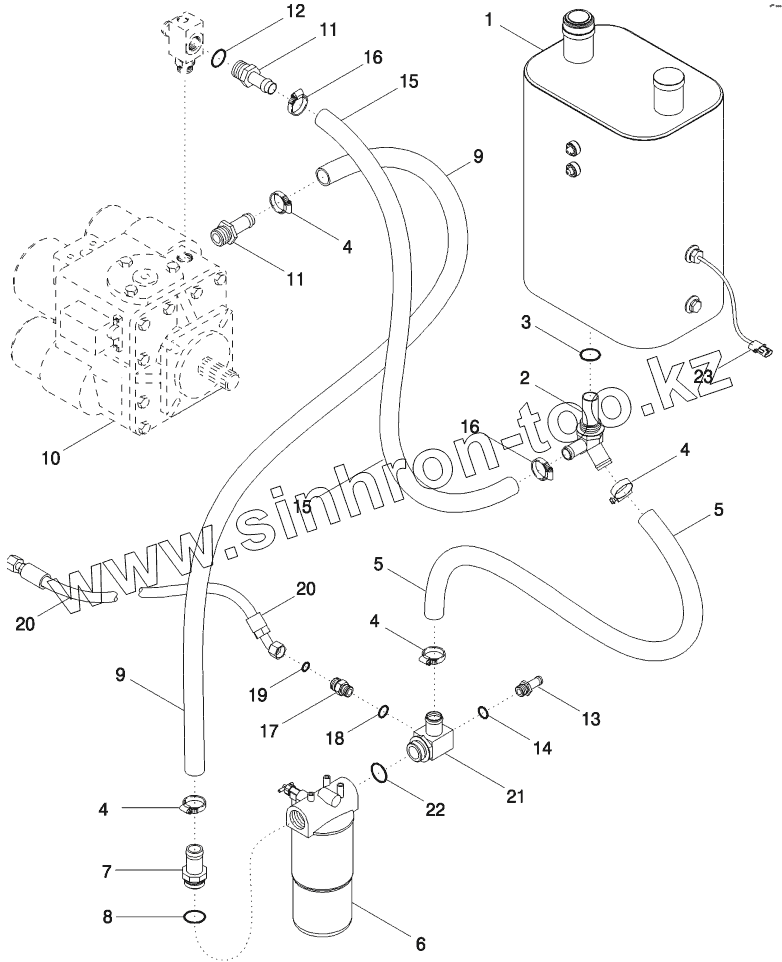

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - RESERVOIR TO HYDROSTATIC PUMP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 86991459 RESERVOIR
2 182812A1 TEE
3 237-6020 O-RING
4 214-3232 CLAMP
5 1541691C1 HOSE
6 87784C92 FILTER
7 123487A1 VALVE
8 237-6020 O-RING
9 109207A1 HOSE
10 Pump Pump
11 217-184 FITTING
12 237-6016 O-RING
13 217-175 FITTING
14 237-6010 O-RING
15 238622A1 HOSE
16 214-1410 CLAMP
17 201-103 CONNECTOR
18 237-6010 O-RING
19 238-6021 O-RING
20 370263A1 HOSE
21 370228A1 ELBOW
22 237-6020 O-RING
23 122428A1 SWITCH
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
