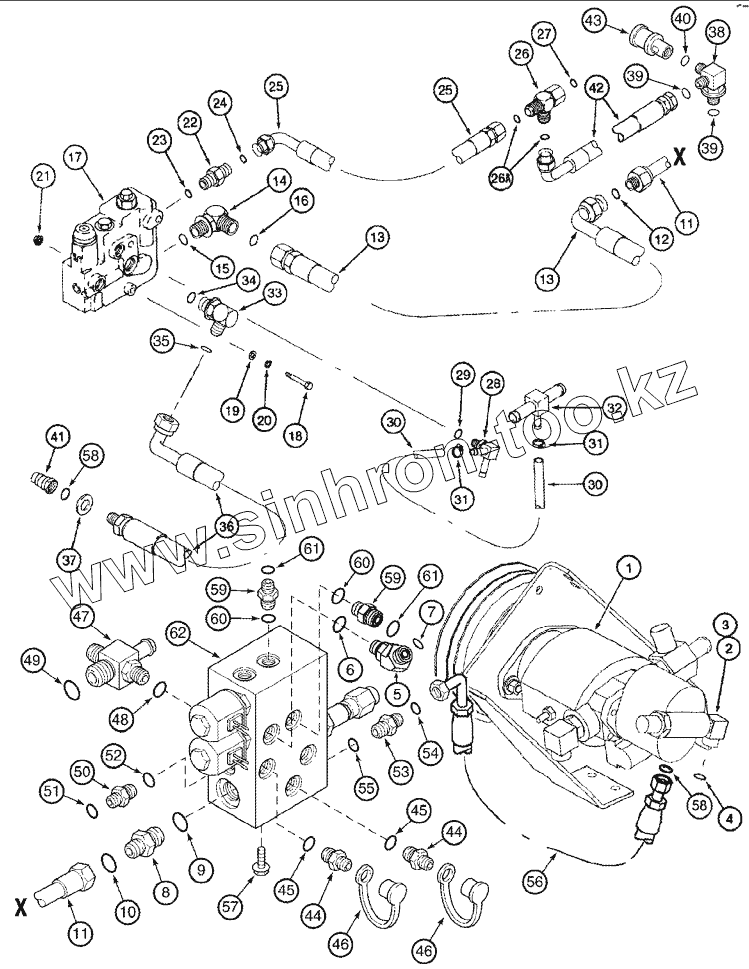

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - REEL DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26A
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
60
61
61
62
Позиция на иллюстрации Заводской номер детали Название детали
1 Pump Pump
2 201-306 ELBOW
3 237-6010 O-RING
4 238-6016 O-RING
5 201-315 ELBOW
6 237-6004 O-RING
7 238-6012 O-RING
8 201-104 CONNECTOR
9 237-6012 O-RING
10 238-6018 O-RING
11 124376A1 PIPE
12 238-6018 O-RING
13 135827A2 HOSE
14 201-307 ELBOW
15 237-6012 O-RING
16 238-6018 O-RING
17 87374793 VALVE
18 413-656 BOLT
19 495-11041 WASHER
20 492-11038 WASHER
21 425-106 NUT
22 201-104 CONNECTOR
23 237-6012 O-RING
24 238-6018 O-RING
25 128036A1 HOSE
26 201-433 TEE
26A 238-6016 O-RING
27 238-6016 O-RING
28 113896A1 TEE
29 237-6004 O-RING
30 128037A2 HOSE
31 214-1706 CLAMP
32 177975A1 TEE
33 201-306 ELBOW
34 237-6010 O-RING
35 238-6016 O-RING
36 430390A1 HOSE
37 1345266C1 WASHER
38 395408A1 TEE
39 238-6016 O-RING
40 237-6010 O-RING
41 1272399C2 COUPLING
42 430391A1 HOSE
43 1282338C91 COUPLING
44 1541849C1 COUPLING
45 237-6004 O-RING
46 H434163 DUST CAP
47 141657A1 TEE
48 237-6008 O-RING
49 238-6016 O-RING
50 201-126 CONNECTOR
51 237-6004 O-RING
52 238-6014 O-RING
53 201-131 CONNECTOR
54 238-6016 O-RING
55 237-6012 O-RING
56 231735A1 HOSE
57 409-7612 BOLT
58 237-6010 O-RING
59 201-101 CONNECTOR
60 237-6004 O-RING
61 238-6012 O-RING
62 384307A1 VALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
