Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - FOOT-N-INCH VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26

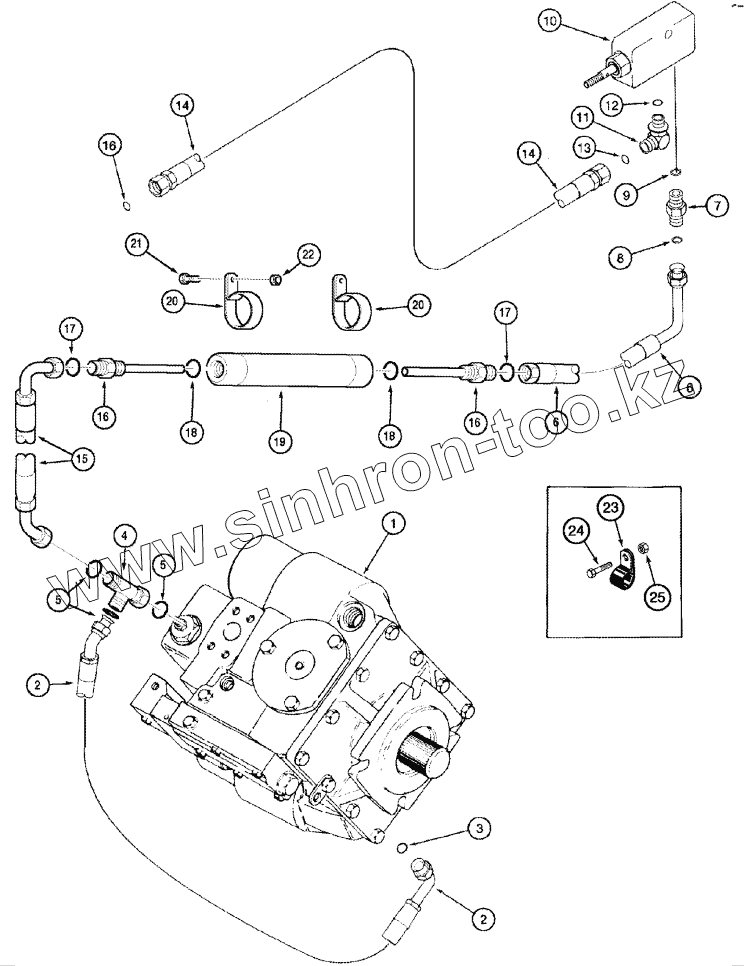

Позиция на иллюстрации Заводской номер детали Название детали
1 MOTOR MOTOR
2 141127A3 HOSE
3 238-6011 O-RING
4 201-421 TEE
5 238-6011 O-RING
6 141126A2 HOSE
7 201-100 CONNECTOR
8 238-6011 O-RING
9 237-6004 O-RING
10 VALVE VALVE
11 201-332 ELBOW
12 237-6006 O-RING
13 238-6014 O-RING
14 141158A2 HOSE
15 244209A3 HOSE
16 243956A1 FITTING
17 238-6011 O-RING
18 237-6006 O-RING
19 242967A1 TUBE
20 243755A1 CLAMP
21 409-7616 BOLT
22 231-5146 NUT
23 515-23206 CLAMP
23 515-23159 CLAMP
24 614-8025 BOLT
25 832-10408 NUT
26 1327979C1 MOLDING
