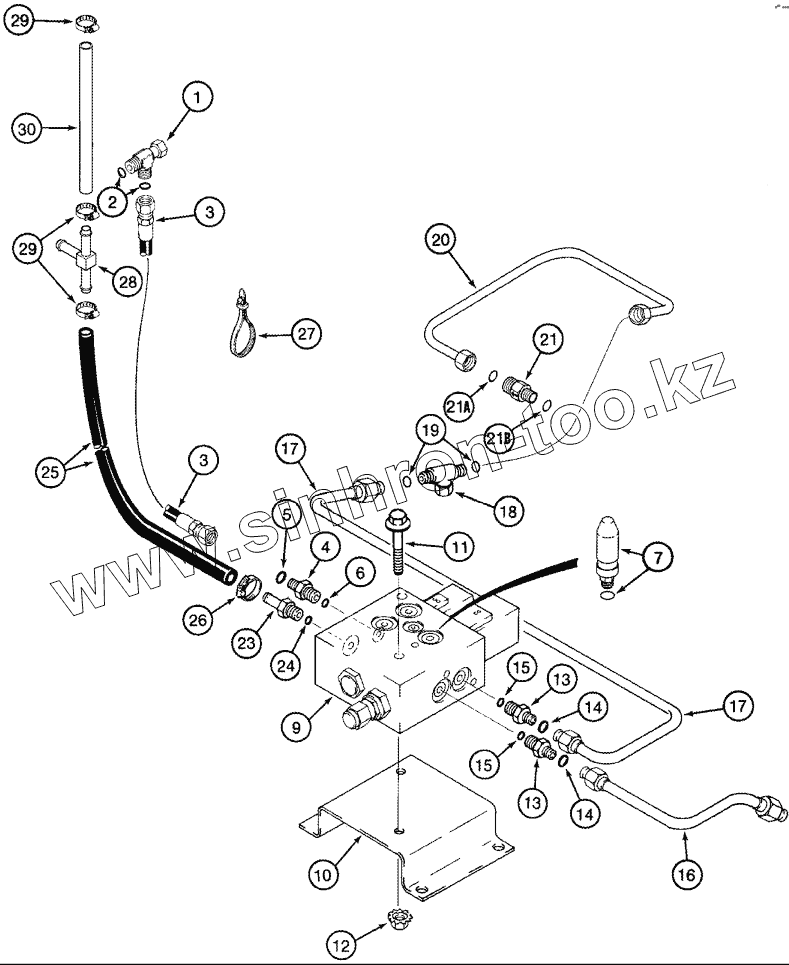

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - BRAKE, PARKING AND TOW VALVE

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

9

10

11

12

13

13

14

14

15

15

16

17

17

18

19

20

21

21A

21B

23

24

25

26

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201-416		TEE
2	238-6014		O-RING
3	128039A2		HOSE
4	201-101		CONNECTOR
5	237-6012		O-RING
6	238-6006		O-RING
7	125829A1		SWITCH
9	129010A4		VALVE
10	128293A1		SUPPORT
11	845-8070		BOLT
12	825-5148		NUT
13	201-101		CONNECTOR
14	237-6006		O-RING
15	238-6012		O-RING
16	177158A2		BRAKE LINE
17	177159A2		BRAKE LINE
18	201-434		TEE
19	238-6012		O-RING
20	277962A1		TUBE
21	277961A1		VALVE
21A	238-6012		O-RING
21B	237-6006		O-RING
23	217-386		FITTING
24	237-6008		O-RING
25	128078A2		HOSE
26	214-1704		CLAMP
27	435437A1		STRAP
28	123949A1		TEE
29	214-1706		CLAMP
30	254733A1		HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
