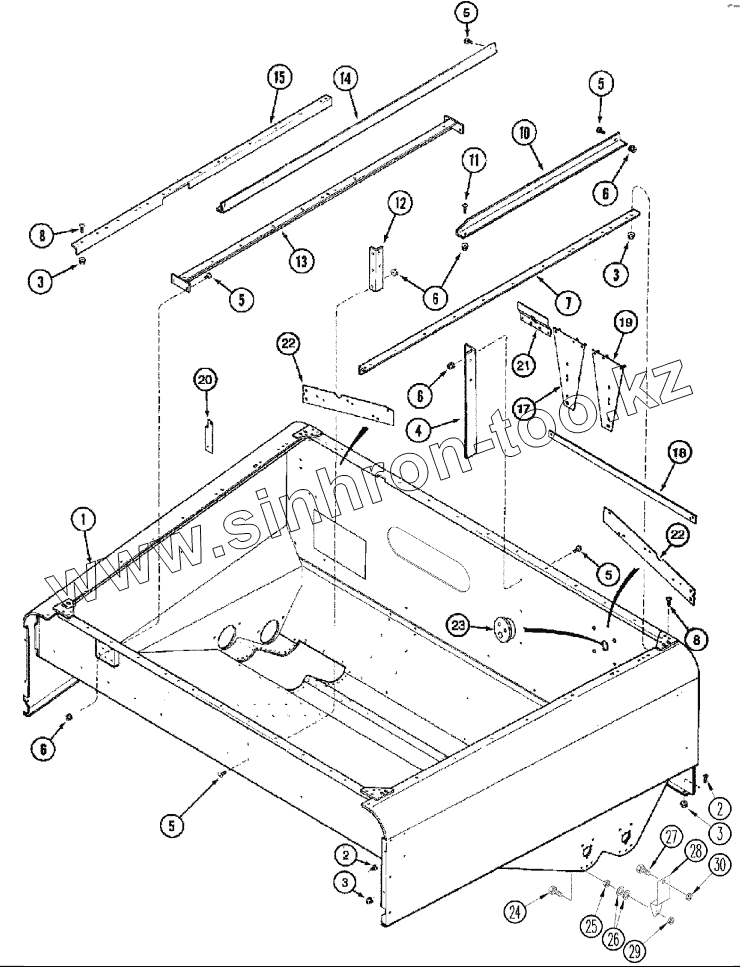

Каталог запасных частей к технике: CASE IH Axial Flow 2388. GRAIN TANK - SUPPORTS, UPPER

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

3

4

4

5

5

5

6

6

6

6

7

8

8

10

11

12

13

14

15

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87371346		TANK
2	477-73108		SCREW
2	409-7520		BOLT
3	231-5145		NUT
4	192765C1		SUPPORT
5	477-73812		SCREW
6	231-5146		NUT
7	195398C3		SUPPORT
8	477-73112		BOLT
10	188414C6		ANGLE
11	477-73816		SCREW
12	181682C2		SUPPORT
13	192855C1		SUPPORT
14	87302116		#ЗНАЧ!
15	195397C4		SUPPORT
17	255265A3		PLATE
17A	255267A3		PLATE
17B	51-13816		STUD
409-7616	409-7616		BOLT
231-5146	231-5146		NUT
18	255684A1		STRAP
409-7612	409-7612		BOLT
231-5146	231-5146		NUT
19	255269A3		PLATE
409-7616	409-7616		BOLT
231-5146	231-5146		NUT
20	255724A1		SUPPORT
409-7516	409-7516		BOLT
231-5145	231-5145		NUT
21	255448A1		PLATE
256873	256873		BOLT
231-5145	231-5145		NUT
22	259235A3		SUPPORT
23	258336A1		GROMMET
24	409-7520		BOLT
25	231-5145		NUT
26	495-11034		WASHER
27	440-1108		SCREW
28	431114A1		BRACKET
29	231-1445		NUT
30	86625057		NUT
31	129-419		NUT
32	492-11031		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
