Каталог запасных частей к технике: CASE IH Axial Flow 2388. GRAIN TANK - SUPPORTS, LOWER

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

5

5

6

6

7

7

7

7

7

8

9

10

11

11

12

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

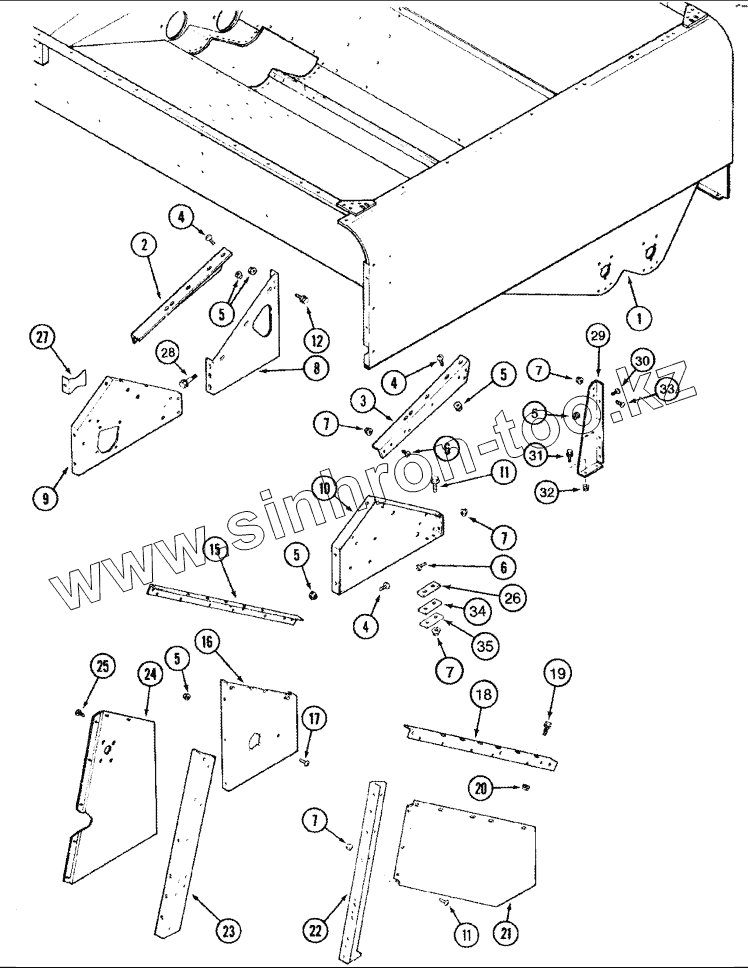

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87371346		TANK
2	192768C3		SUPPORT
3	192769C3		SUPPORT
4	477-73112		BOLT
4	477-73116		SCREW
5	231-5145		NUT
6	477-73812		SCREW
7	231-5146		NUT
8	176194A4		SUPPORT
9	192771C3		SUPPORT
10	192772C3		SUPPORT
11	409-7612		BOLT
12	409-7512		BOLT
15	193469C1		SUPPORT
16	1347380C2		SUPPORT
17	477-73108		SCREW
18	193470C1		SUPPORT
19	409-7816		BOLT
20	231-5148		NUT
21	193465C2		COVER
22	181394C2		SUPPORT
23	193462C4		SUPPORT
24	193464C3		SUPPORT
25	138558A1		SCREW
26	1302549C2		PLATE
27	193531C1		SUPPORT
28	409-7824		BOLT
29	193430C4		SUPPORT
30	477-73116		SCREW
31	409-7824		BOLT
32	231-5148		NUT
33	477-73816		SCREW
34	302454A1		PLATE
35	302455A1		PLATE
36	1301560C2		STIFFENER
