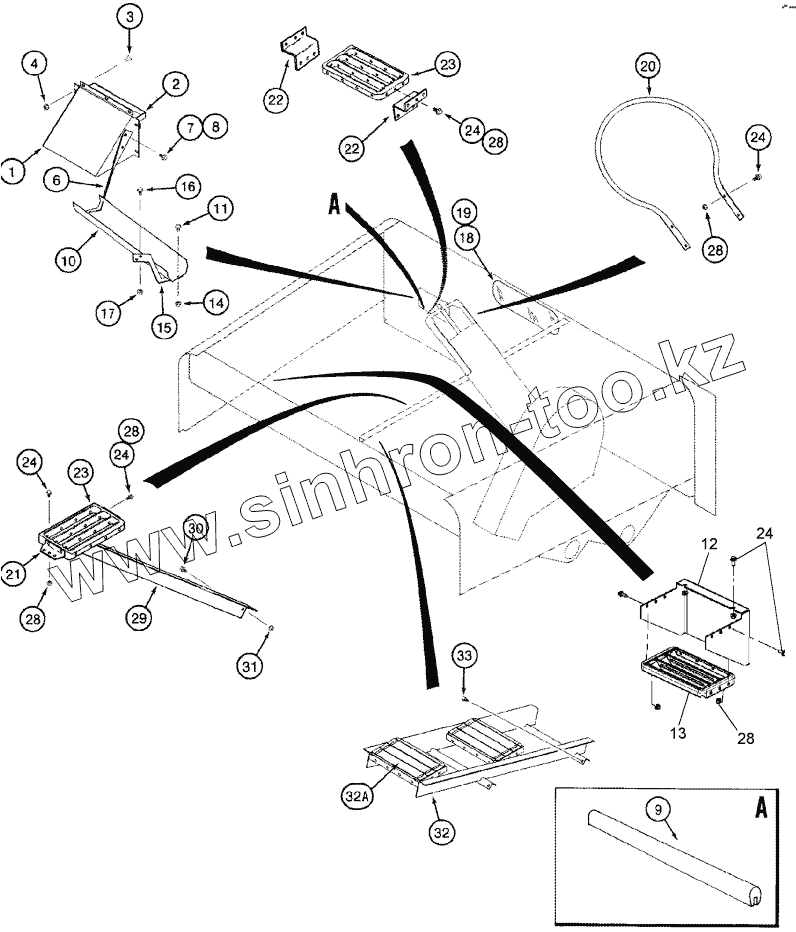

Каталог запасных частей к технике: CASE IH Axial Flow 2388. GRAIN TANK - STEPS AND SAMPLE TROUGH

Тип техники

Марка

Модель

Схема

1

2

3

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

24

24

24

28

28

28

28

28

29

30

31

32

32A

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	115730A1		SHEET
2	185668A1		SUPPORT
3	477-73112		BOLT
4	231-5145		NUT
6	124001A1		SUPPORT
7	409-7512		BOLT
8	231-5145		NUT
9	126046A1		GASKET
10	123977A2		BOTTOM
11	477-73112		BOLT
12	87540683		BRACKET
13	1531337C1		STEP
14	231-5145		NUT
15	124000A1		SUPPORT
16	409-7512		BOLT
17	231-5145		NUT
18	120550A1		GLASS
19	123579A1		STRIP
20	129073A1		HANDLE
21	129077A3		SUPPORT
22	141410A1		SUPPORT
23	1531337C1		STEP
24	409-7512		BOLT
28	231-5145		NUT
29	129079A2		SUPPORT
30	409-7512		BOLT
31	231-5145		NUT
32	129080A3		LADDER
32A	1531337C1		STEP
33	275-14712		SCREW
34	D80270		STRIP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
