Каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - HOUSING, DRIVE AND FAN GEAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
9
10
11
12
12
13
13
14
14
17
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52

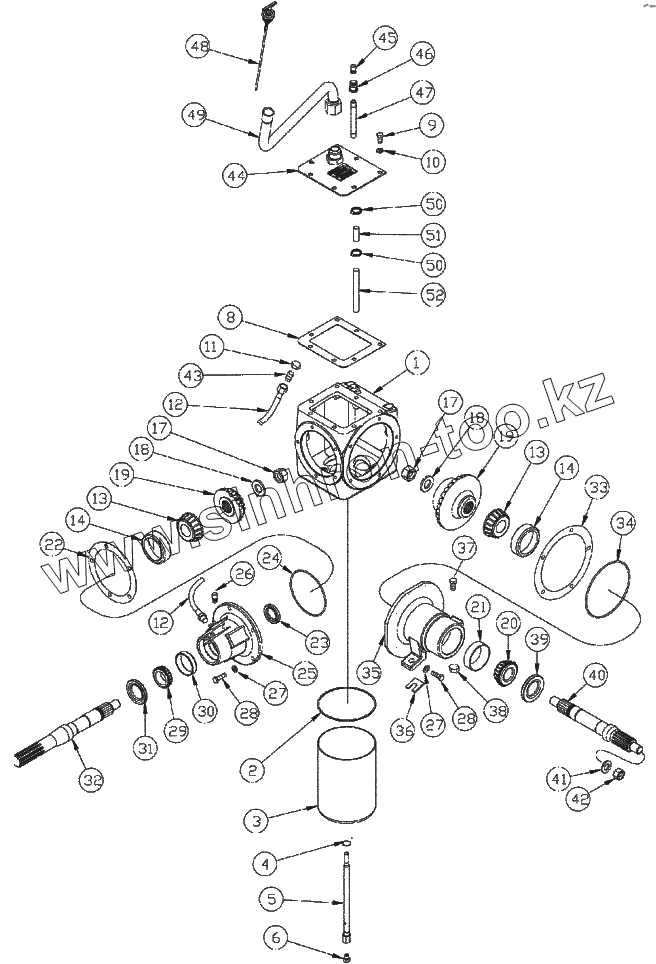

Позиция на иллюстрации Заводской номер детали Название детали
393577A2 393577A2 GEARBOX
1 397128A1 HOUSING
2 405462R1 GASKET
3 242234A1 SHELL
4 238-5013 O-RING
5 398059A1 BOLT
6 9672438 PLUG
7 353-200 PLUG
8 191397C2 GASKET
9 413-612 BOLT
10 492-11038 WASHER
11 F53473 NUT
12 1339006C1 HOSE
13 390952A1 BEARING
14 57861H BEARING
17 185413C1 NUT
18 496-21094 WASHER
19 1315597C1 GEAR SET
20 197609R91 BEARING
21 197608R1 BEARING
195484C2 195484C2 KIT
22 194548C1 SHIM
22 194549C1 SHIM
22 194550C1 SHIM
23 938294R91 SEAL
24 238-5250 O-RING
25 390547A1 HOUSING
26 219-434 BREATHER
26A 218-758 CAP
27 492-11038 WASHER
28 413-620 BOLT
29 618023R91 BEARING
30 618024R1 BEARING
31 192527C1 SEAL
32 191396C1 SHAFT
195485C1 195485C1 KIT
33 Shim Shim
33 Shim Shim
33 Shim Shim
34 238-5259 O-RING
35 390549A1 HOUSING
36 935915R1 SHIM
37 426-824 BOLT
38 231-5148 NUT
39 192528C1 SEAL
40 191384C2 SHAFT
41 496-21094 WASHER
42 87301257 NUT
43 219-8 NIPPLE
44 416615A1 COVER
45 219-434 BREATHER
46 221-1344 COUPLING
47 221-1142 PIPE
48 336513A1 DIPSTICK
49 122113A1 TUBE
50 214-3228 CLAMP
51 426559A1 HOSE
52 426552A1 TUBE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
