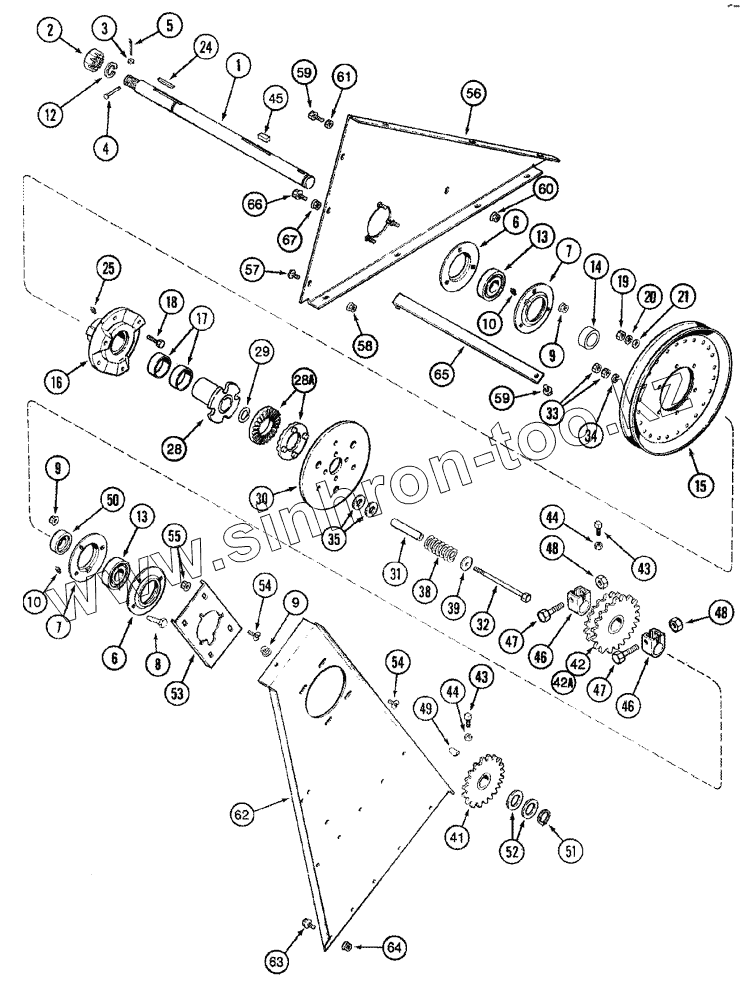

Каталог запасных частей к технике: CASE IH Axial Flow 2388. ELEVATOR - JACKSHAFT, DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
12
13
13
14
15
16
17
18
19
20
21
24
25
28
28A
29
30
31
32
33
34
35
38
39
41
42
42A
43
43
44
44
45
46
46
47
47
48
48
49
50
51
52
52
53
54
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
1 1319247C1 SHAFT
2 425-1316 NUT
3 495-31022 WASHER
4 427-3175 PIN
5 432-48 PIN
6 86620026 FLANGE
7 86620418 FLANGE
8 477-73816 SCREW
9 231-5146 NUT
10 219-37 NIPPLE
12 492-11100 WASHER
13 473097R92 BEARING
14 87679416 SPACER
15 183325C1 PULLEY
16 183210C91 HUB
17 936744R1 BUSHING
18 413-620 BOLT
19 231-4116 NUT
20 492-11038 WASHER
21 495-11041 WASHER
24 586879R1 KEY
25 219-87 NIPPLE
28 198279A1 HUB
28A 168370C2 CLUTCH
29 1319235C1 RING
30 194835C2 RETAINER
31 186916C2 BUSHING
32 413-6104 BOLT
33 425-106 NUT
34 492-11038 WASHER
35 495-11081 WASHER
38 87527502 SPRING
39 495-81143 WASHER
41 296022A1 SPROCKET
42 296023A1 SPROCKET
42A 348324A1 SPROCKET
43 485-13816 SET SCREW
43 385-13820 SET SCREW
44 425-146 NUT
44 425-126 NUT
45 581306R1 KEY
46 225265R1 CLAMP
47 413-836 BOLT
48 231-4118 NUT
49 126-125 KEY
50 87431217 COLLAR
51 100-16125 RING
52 495-81203 WASHER
52 495-81211 WASHER
53 192138C2 BRACKET
54 477-73812 SCREW
55 231-5146 NUT
56 183206C2 SUPPORT
56A 51-13816 STUD
57 477-73112 BOLT
58 231-5145 NUT
59 409-7616 BOLT
60 231-5146 NUT
61 425-146 NUT
62 192190C3 SUPPORT
63 409-7612 BOLT
64 231-5146 NUT
65 192230C1 SUPPORT
66 409-7516 BOLT
67 231-5145 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
