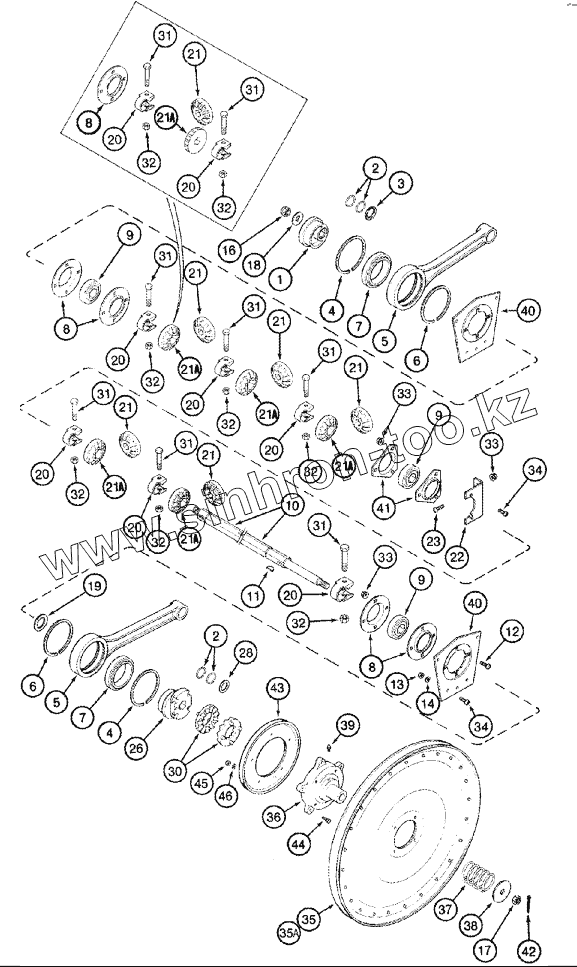

Каталог запасных частей к технике: CASE IH Axial Flow 2388. DRIVE - SHAKER SHAFT AND AUGER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
6
6
7
7
8
8
8
9
9
9
10
11
12
13
14
16
17
18
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21A
21A
21A
21A
21A
21A
22
23
26
28
30
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
33
33
33
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 1322573C1 CAM
2 1322623C1 RETAINER
3 1330336C1 WASHER
4 1979190C1 RETAINER
5 87582203 ARM ASSY
6 1322624C1 RETAINER
7 1345226C1 BEARING
8 87430518 FLANGE
9 156816C91 BEARING
10 1322616C2 SHAFT
11 126-124 KEY
12 477-73812 SCREW
13 425-106 NUT
14 492-11038 WASHER
16 231-41112 NUT
17 425-1212 NUT
18 1979580C1 WASHER
19 495-81213 WASHER
20 225265R1 CLAMP
21 194194C1 GEAR
21A 191677C1 GEAR
22 186589C1 SUPPORT
23 477-73816 SCREW
26 1322574C1 CAM
28 1979191C1 WASHER
30 B12170 RATCHET
31 413-840 BOLT
32 231-4118 NUT
33 231-5146 NUT
34 477-73812 SCREW
34 477-73816 SCREW
35 359099A1 PULLEY
36 1303136C2 HUB
37 19302K SPRING
38 388418C1 WASHER
39 219-87 NIPPLE
40 1302221C1 RETAINER
41 86620026 FLANGE
42 432-828 PIN
43 566516R92 PULLEY
44 413-516 BOLT
45 425-105 NUT
46 492-11031 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
