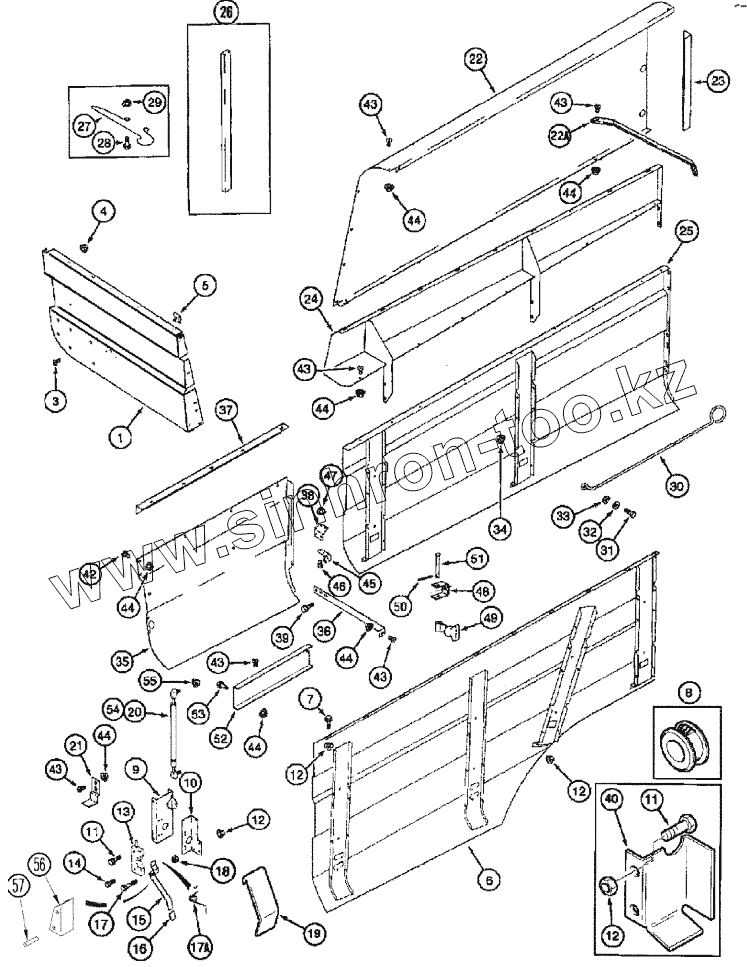

Каталог запасных частей к технике: CASE IH Axial Flow 2388. DOOR - SHIELDS - LEFT HAND

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
9
10
11
11
12
12
12
12
13
14
15
16
17
17A
18
19
20
21
22
22A
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
43
43
43
43
43
43
44
44
44
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 403280A1 SUPPORT
3 477-73112 BOLT
4 231-5145 NUT
5 488837C1 NUT
6 139774A5 DOOR
7 409-7516 BOLT
8 353-462 BUSHING
9 175605A2 SUPPORT
10 139680A3 SUPPORT
11 256873 BOLT
12 231-5145 NUT
13 141224A1 LATCH
14 413-416 BOLT
15 182204A1 LEVER
16 176203A2 PROTECTOR
17 185856C1 SCREW
17A 284171A1 SPRING
18 425-145 NUT
19 182582A2 LEVER
20 140311A3 GAS STRUT
21 143442A3 SUPPORT
22 140369A3 SHIELD
22A 223711A2 SUPPORT
23 140514A1 SUPPORT
24 87617094 PANEL
25 140840A3 SHIELD
26 187885C1 SEAL
26 187884C1 SEAL
27 176438A1 STEM
28 409-7616 BOLT
29 231-5146 NUT
30 176953A3 PROP
31 413-636 BOLT
32 495-21044 WASHER
33 495-81143 WASHER
34 231-5146 NUT
35 398203A1 SHIELD
36 129694A1 SUPPORT
37 183368A2 SUPPORT
38 130184A2 BRACKET
39 256873 BOLT
40 183475A1 COVER
42 190553A1 SCREW
43 477-73112 BOLT
44 231-5145 NUT
45 L105124 HOOK
46 470-11012 SCREW
47 231-51409 NUT
48 188103C2 BRACKET
49 494307C1 LATCH
50 432-812 PIN
50A 439-1412 PIN
51 439-1424 PIN
52 1319563C1 SUPPORT
53 256873 BOLT
54 87025782 STUD
55 231-5145 NUT
56 432278A1 LEVER
57 432307A1 PIN
58 51-13112 STUD
59 229578A1 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
