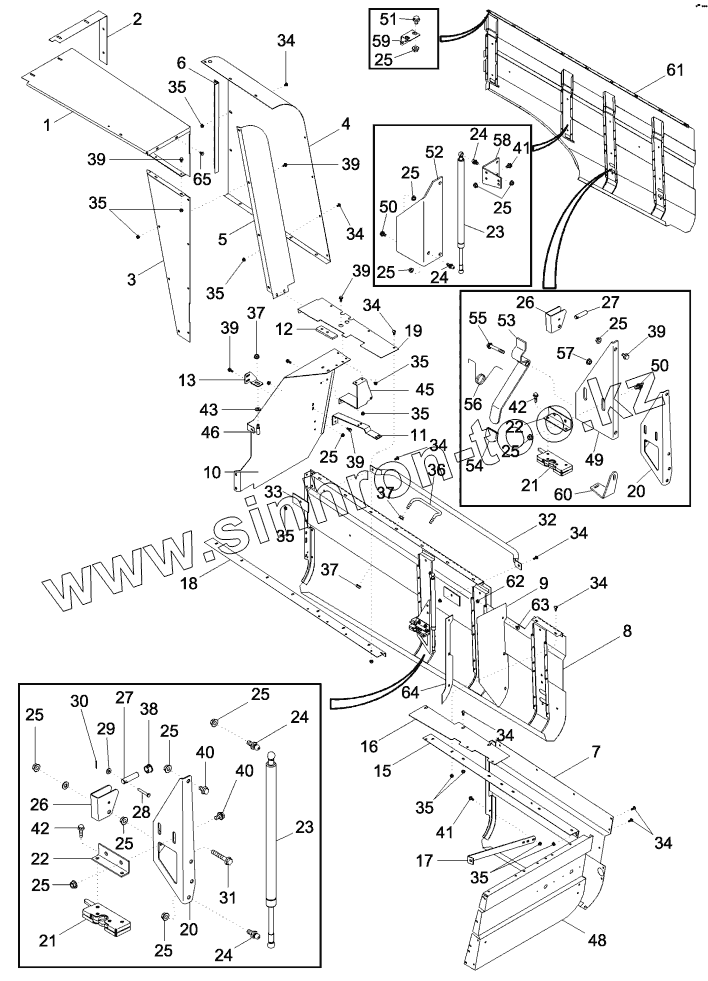

Каталог запасных частей к технике: CASE IH Axial Flow 2388. DOOR - SHIELD - RIGHT HAND

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
10
11
12
13
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
36
37
37
37
38
39
39
39
39
39
39
40
40
41
41
42
42
43
45
46
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
1 87313665 SUPPORT
2 87414239 SUPPORT
3 87413554 SHIELD
4 87413551 SHIELD
5 87413556 SHIELD
6 140514A1 SUPPORT
7 413998A1 SUPPORT
8 87415382 SHIELD
10 87413640 SHIELD
11 87385907 STRAP
12 87428556 PLATE
13 87413642 BRACKET
15 87415390 SUPPORT
16 87413646 PLATE
17 416559A1 STRAP
18 87427282 SUPPORT
19 87427283 SHIELD
20 432210A1 BRACKET
21 141224A1 LATCH
22 182195A2 BRACKET
23 140311A3 GAS STRUT
24 87025782 STUD
25 231-5145 NUT
26 432278A1 LEVER
27 432307A1 PIN
28 127-218 PIN
29 495-31022 WASHER
30 432-412 PIN
31 121-232 BOLT
32 143775A2 HANDRAIL
33 418690A1 PLATE
34 477-73112 BOLT
34 477-73108 SCREW
35 231-5145 NUT
36 1329715C1 HANDLE
37 231-5148 NUT
38 353-462 BUSHING
39 409-7512 BOLT
39 409-7516 BOLT
40 256873 BOLT
41 477-73112 BOLT
42 413-416 BOLT
43 495-21050 WASHER
45 87413643 BRACKET
46 282145A1 BOLT
47 495-11034 WASHER
48 398211A1 SUPPORT
49 182219A1 SUPPORT
50 256873 BOLT
51 409-7516 BOLT
52 182262A2 SUPPORT
53 182204A1 LEVER
54 176203A2 PROTECTOR
55 413-528 BOLT
56 284170A1 SPRING
57 425-145 NUT
58 139771A2 SUPPORT
59 181333A2 BRACKET
60 414002A1 BRACKET
61 139775A5 HOOD
62 231-5145 NUT
63 409-758 BOLT
64 87630529 PLATE
65 138558A1 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
