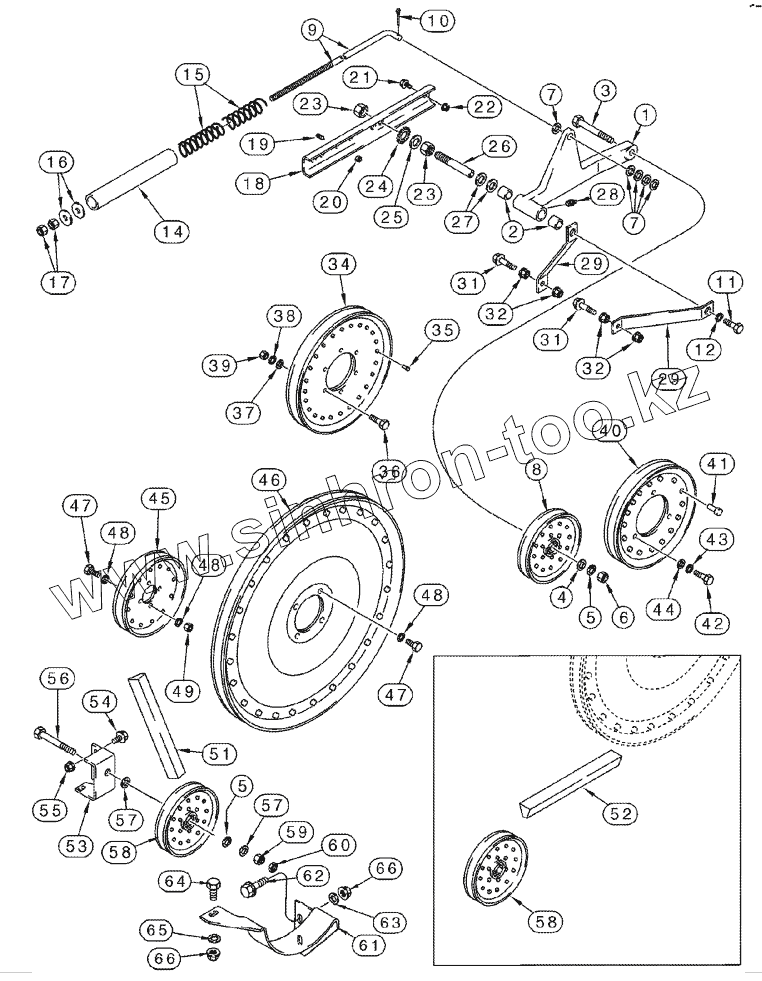

Каталог запасных частей к технике: CASE IH Axial Flow 2388. BELT DRIVE - RIGHT-HAND SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
31
31
32
32
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
48
49
51
52
53
54
55
56
57
57
58
58
59
60
61
62
63
64
65
66
66
Позиция на иллюстрации Заводской номер детали Название детали
1 193447C91 ARM
2 556448R1 BUSHING
3 413-1048 BOLT
4 495-11066 WASHER
5 492-11062 WASHER
6 425-1010 NUT
7 495-11053 WASHER
8 86996213 PULLEY
9 115160A1 ROD
10 432-1216 PIN
11 413-620 BOLT
12 492-11038 WASHER
14 1994931C1 TUBE
15 155311C1 SPRING
16 495-81162 WASHER
17 425-108 NUT
18 186588C3 CHANNEL
19 409-7624 BOLT
19 477-73820 SCREW
20 231-5146 NUT
21 409-7612 BOLT
22 231-5146 NUT
23 425-1012 NUT
24 493-41078 WASHER
25 495-11081 WASHER
26 1327538C1 STUD
27 495-11081 WASHER
28 219-87 NIPPLE
29 1327619C1 SUPPORT
31 409-7624 BOLT
32 231-5146 NUT
34 295918A1 PULLEY
35 104235 RIVET
36 413-620 BOLT
37 495-11041 WASHER
38 492-11038 WASHER
39 231-4116 NUT
40 193948C1 PULLEY
41 47-49 RIVET
42 413-620 BOLT
43 492-11038 WASHER
44 495-81137 WASHER
45 195161C1 PULLEY
46 359099A1 PULLEY
47 413-516 BOLT
48 492-11031 WASHER
49 425-105 NUT
51 186509C2 BELT
52 181055C1 BELT
53 188253C3 SUPPORT
54 409-7616 BOLT
55 231-5146 NUT
56 413-1040 BOLT
57 495-11066 WASHER
58 86996213 PULLEY
59 425-1010 NUT
60 425-1410 NUT
61 1302068C2 GUIDE
62 409-7620 BOLT
63 495-81135 WASHER
64 477-73816 SCREW
65 495-81135 WASHER
66 231-5146 NUT
67 55826C1 BUSHING
