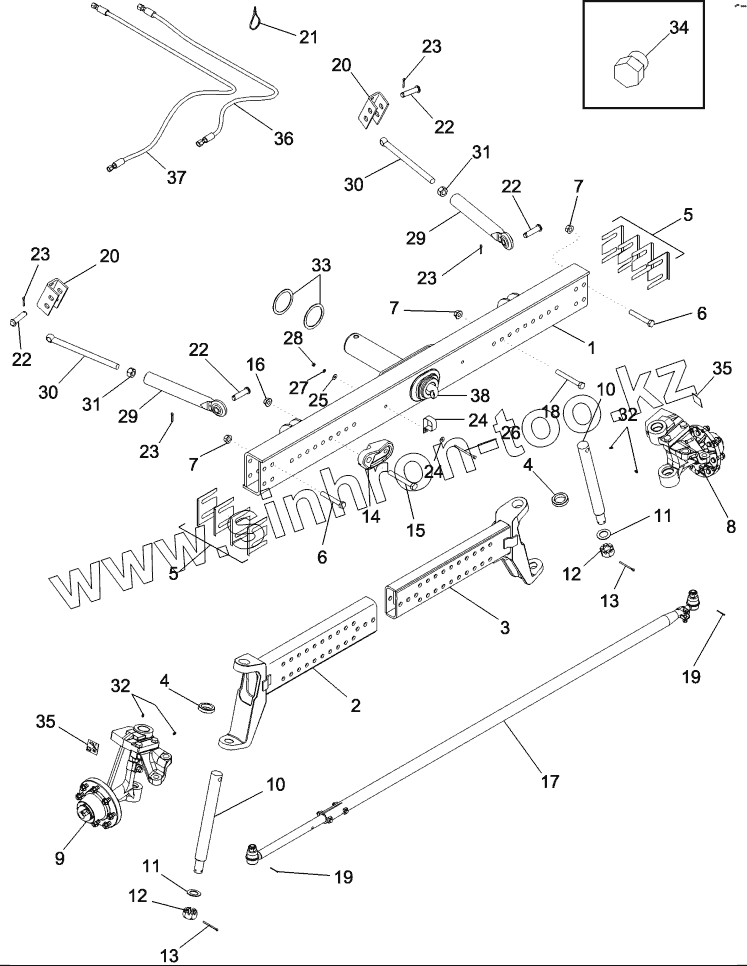

Каталог запасных частей к технике: CASE IH Axial Flow 2388. AXLE, ADJUSTABLE STEERING, SINGLE CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

7

7

8

9

10

10

11

11

12

12

13

13

14

15

16

17

18

19

19

20

20

21

22

22

22

22

23

23

23

23

24

24

25

26

27

28

29

29

30

30

31

31

32

32

33

34

35

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87565764		AXLE (CENTRE PART)
2	87526449		EXTENSION
3	87526450		EXTENSION
4	A27602		BEARING
5	236028A2		SHIM
6	413-1280		BOLT
7	231-51412		NUT
8	Knuckle		Knuckle Assy
9	Knuckle		Knuckle Assy
10	186052C1		PIN
11	495-81224		WASHER
12	425-1224		NUT
13	432-1648		PIN
14	87530632		SUPPORT
14	87629009		BRACKET
15	426-1296		BOLT
15	426-1296		BOLT
16	232-53112		NUT
16	232-53112		NUT
17	86984114		KIT
18	413-1280		BOLT
19	432-824		PIN
20	87590286		BRACKET
20	1541603C1		SUPPORT
21	291207C1		CLAMP
22	439-11456		PIN
23	432-1620		PIN
24	1301387C2		CLIP
25	495-81116		WASHER
26	413-580		BOLT
27	492-11031		WASHER
28	425-105		NUT
29	181444C1		TIE-ROD
30	181442C3		EYEBOLT
31	425-1016		NUT
32	219-87		NIPPLE
33	168385C2		WASHER
34	218-5155		PLUG
35	181992A1		DECAL
36	128083A2		HOSE
37	128088A2		HOSE
38	229298A1		BOOT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
