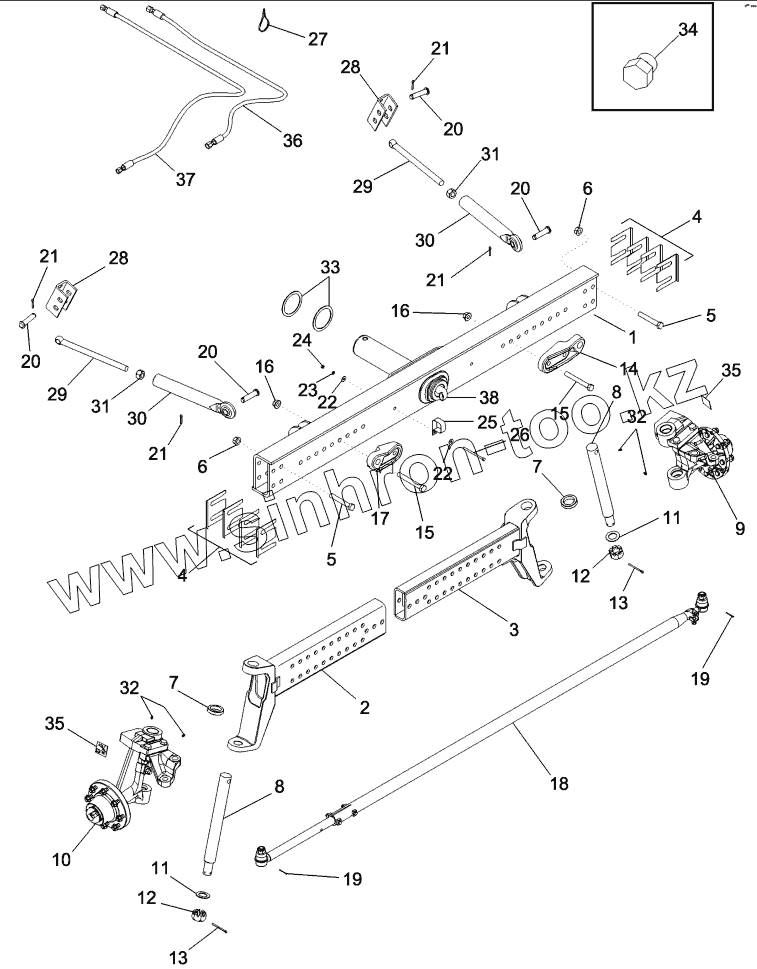

Каталог запасных частей к технике: CASE IH Axial Flow 2388. AXLE, ADJUSTABLE STEERING, DUAL CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
20
20
20
21
21
21
21
22
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
32
33
34
35
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 87565768 AXLE (CENTRE PART)
2 87526449 EXTENSION
3 87526450 EXTENSION
4 236028A2 SHIM
5 413-1280 BOLT
6 231-51412 NUT
7 A27602 BEARING
8 186052C1 PIN
9 Knuckle Knuckle Assy
10 Knuckle Knuckle Assy
11 495-81224 WASHER
12 425-1224 NUT
13 432-1648 PIN
14 87530633 SUPPORT
14 87629010 BRACKET
15 426-1296 BOLT
15 426-1296 BOLT
16 232-53112 NUT
16 232-53112 NUT
17 87530632 SUPPORT
17 87629009 BRACKET
18 87559673 LINK DRAG
19 432-824 PIN
20 439-11456 PIN
21 432-1620 PIN
22 495-81116 WASHER
23 492-11031 WASHER
24 425-105 NUT
25 1301387C2 CLIP
26 413-580 BOLT
27 291207C1 CLAMP
28 87590286 BRACKET
28 1541603C1 SUPPORT
29 181442C3 EYEBOLT
30 181444C1 TIE-ROD
31 425-1016 NUT
32 219-87 NIPPLE
33 168385C2 WASHER
34 218-5155 PLUG
35 181992A1 DECAL
36 128084A2 HOSE
37 87564463 HOSE ASSY
38 229298A1 BOOT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
