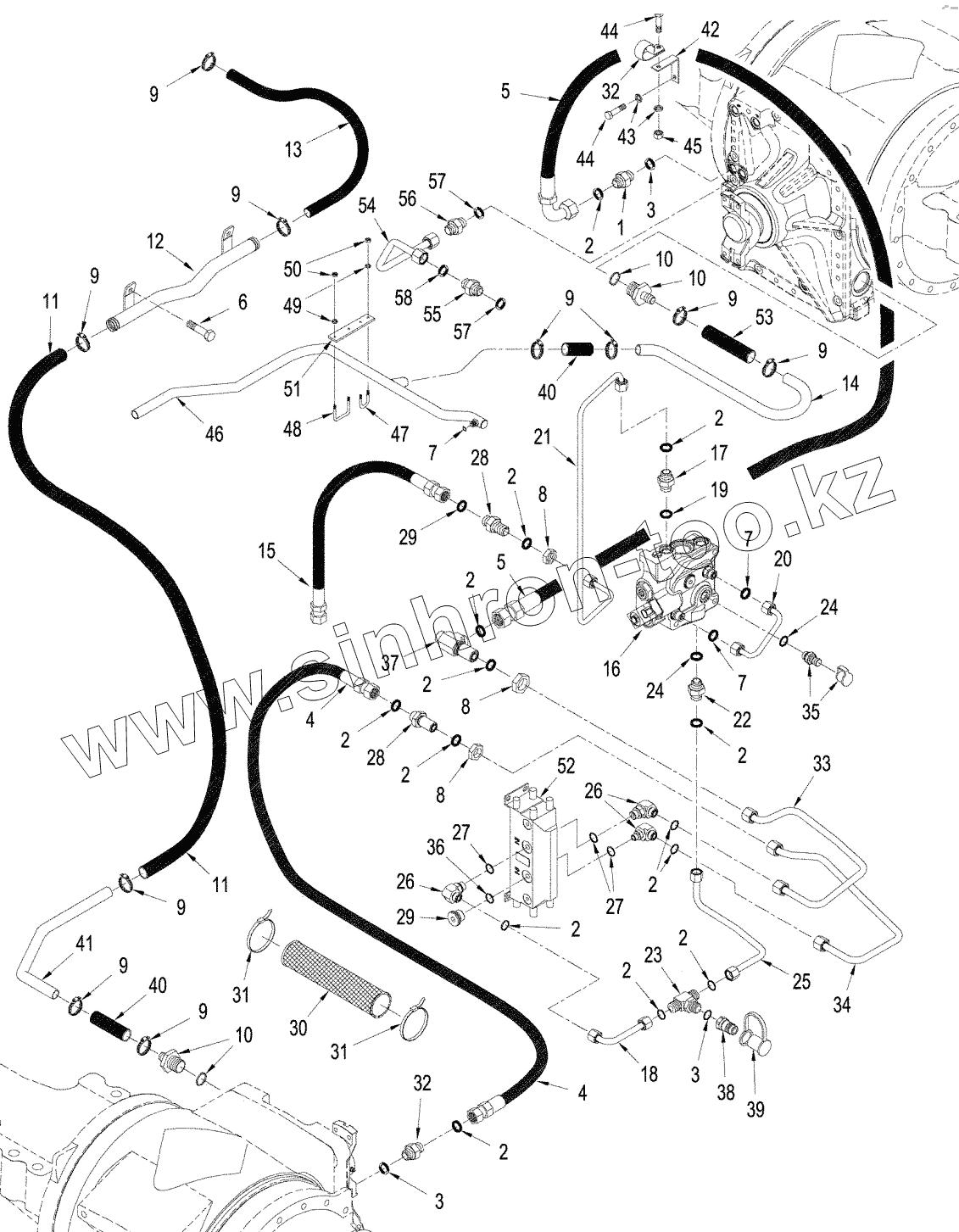

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD. SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
6
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
34
35
36
37
38
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 700-162 CONNECTOR
2 238-6014 O-RING
3 637-63193 O-RING
4 390659A2 HOSE ASSY
5 87413875 HOSE
6 627-8025 BOLT
7 238-6012 O-RING
8 701-903 NUT
9 214-1420 CLAMP
10 337545A1 CONNECTOR
11 404991A1 HOSE
12 87388066 TUBE
13 87390647 HOSE
14 416727A1 TUBE
15 87414080 HOSE ASSY
16 87672094 VALVE
17 700-169 CONNECTOR
18 87307544 TUBE ASSY
19 637-63133 O-RING
20 413338A1 TUBE ASSY
21 449800A1 TUBE ASSY
22 700-102 CONNECTOR
23 700-447 TEE
24 637-63153 O-RING
25 87307521 TUBE ASSY
26 201-305 ELBOW
27 637-63093 O-RING
28 701-121 UNION
29 71100209 PLUG
30 334783A1 SLEEVE
31 L18331 CABLE TIE
32 515-23206 CLAMP
33 449813A2 TUBE ASSY
34 449815A2 TUBE ASSY
35 358968A1 COUPLING
36 237-6012 O-RING
37 701-301 ELBOW
38 392690A1 COUPLING
39 399032A1 CAP
40 435457A1 HOSE
41 416729A1 TUBE ASSY
42 416512A1 BRACKET
43 895-11008 WASHER
44 627-8020 BOLT
45 829-1408 NUT
46 409614A1 TUBE ASSY
47 253105A1 U-BOLT
48 396490A1 U-BOLT
49 895-11008 WASHER
50 832-10408 NUT
51 87535336 BRACKET
52 434727A1 MOTOR-PUMP
53 437116A1 HOSE
54 86991772 TUBE
55 700-153 CONNECTOR
56 86985637 FITTING
57 637-63113 O-RING
58 238-6011 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
