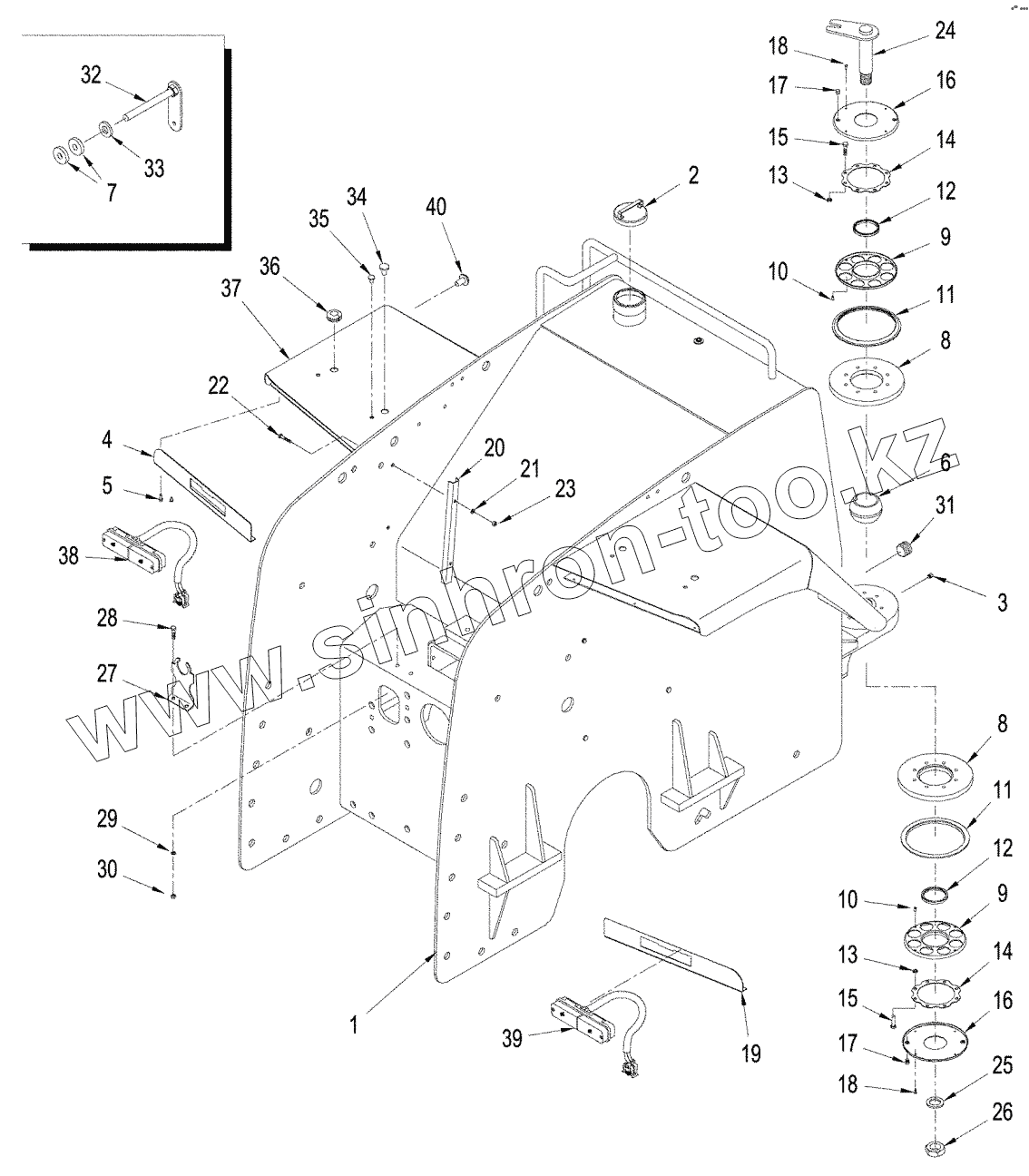

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD. REAR FRAME, QUADTRAC TRACTOR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
433481A1	433481A1		HOUSING
1	87423680		FRAME
2	433479A1		CAP
2	87555106		CAP
3	219-36		LUBE NIPPLE
4	418115A1		COVER
5	281-54712		SCREW
6	87311338		BEARING
7	321232A1		BUSHING
8	330032A1		FLANGE
9	NSS		NOT SERVICED SEPARATELY
10	NSS		NOT SERVICED SEPARATELY
11	433478A1		GASKET
12	D95148		GASKET
13	432444A1		SPACER
14	430250A1		RETAINER
15	827-10040		BOLT
16	433480A2		COVER
17	163-47		SCREW
18	86643151		PLUG
19	418116A1		COVER
20	311376A2		CHANNEL
21	895-11008		WASHER
22	827-8050		BOLT
23	832-10408		NUT
24	87590638		PIN
25	1-4088		WASHER
26	425-1528		NUT
27	402769A2		PLATE
28	627-10035		BOLT
29	895-11010		WASHER
30	832-10410		NUT
31	384163A1		PLASTIC PLUG
32	406390A1		HANDLE
33	896-15012		WASHER
34	353-411		PLUG
35	353-404		PLUG
36	87030421		GROMMET
37	313569A2		FENDER
38	429385A1		LIGHT
39	417788A1		LIGHT
40	353-403		PLUG

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
