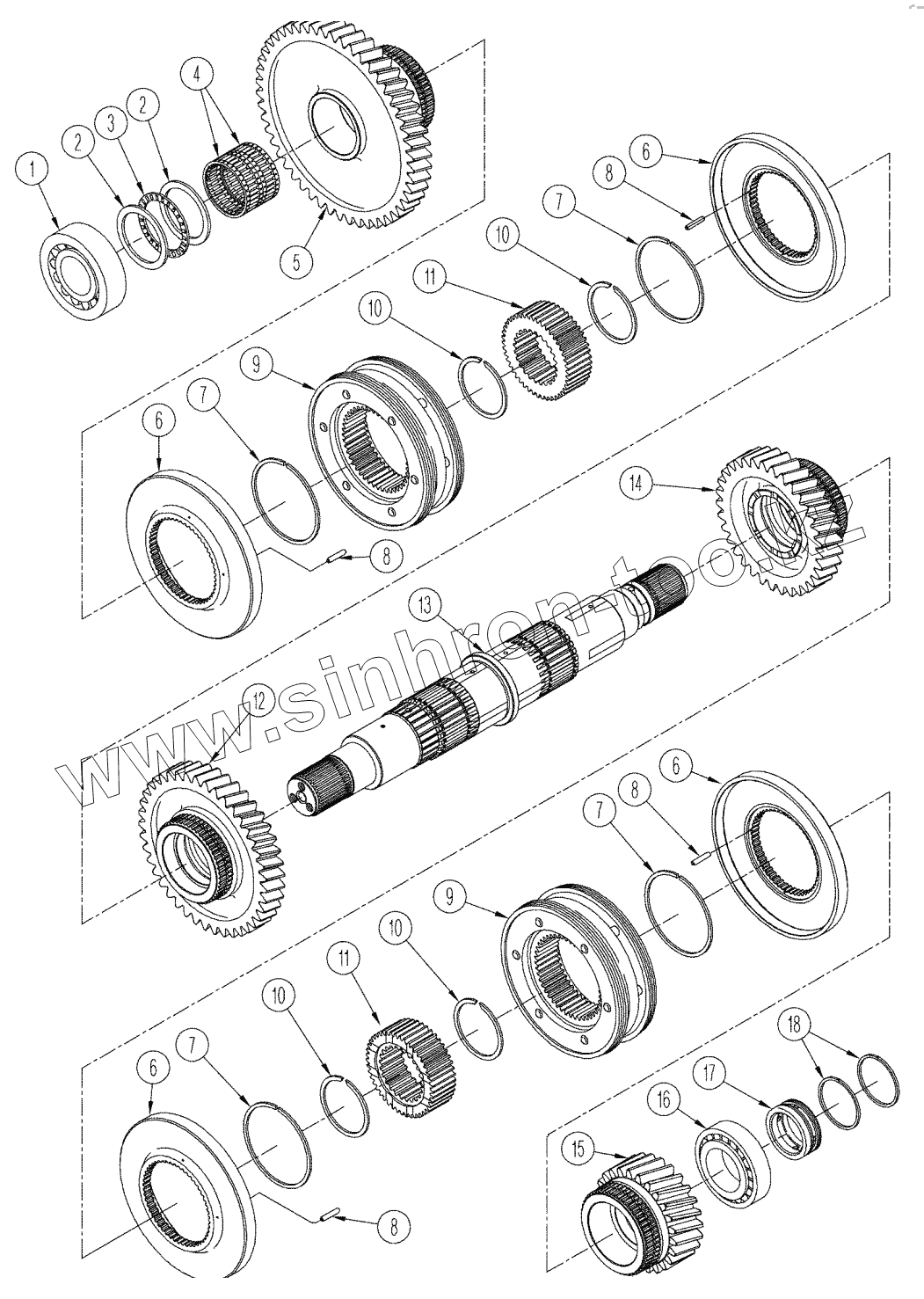

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD. MANUAL SHIFT TRANSMISSION - FIFTH SHAFT ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
427690A1 427690A1 SHAFT ASSY
1 428074A1 BEARING
2 S5230S00F WASHER
3 A75158 BEARING
4 S5070S00F BEARING
5 428076A1 GEAR
6 428081A1 DISC
7 427654A1 SNAP RING
8 SM832508 PIN
9 428082A1 SLEEVE ASSY
10 S5090S00F SNAP RING
11 428075A1 HUB
12 428077A1 GEAR
13 427691A1 SHAFT
14 428079A1 GEAR
15 428080A1 GEAR
16 427649A1 BEARING
17 427683A1 RING
18 S4150S00F RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
