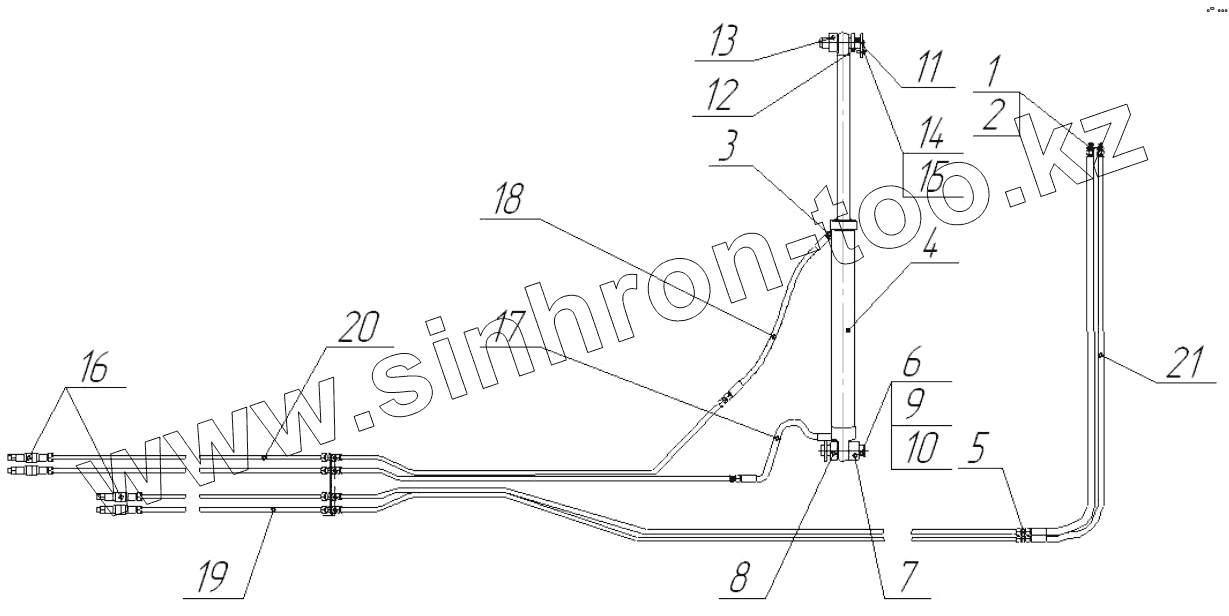

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») ТП-10. Гидросистема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н036.02.003 | Штуцер ввертной | |
| 2 | 20М1 | Прокладка | |
| 3 | Н036.23.020 | Угольник ввертной с уплотняющей гайкой | |
| 4 | КГЦ80.50.000-10 | Гидроцилиндр | |
| 5 | Н036.02.002 | Штуцер | |
| 6 | ПТР12.12.006 | Ось | |
| 7 | ПТР12.00.007 | Втулка | |
| 8 | ПТР12.00.007-01 | Втулка | |
| 9 | А.42.01.08кп.019 | Шайба | |
| 10 | Шплинт5х50 | Шплинт | |
| 11 | ПТР12.12.000 | Палец | |
| 12 | ПТР12.00.007-02 | Втулка | |
| 13 | ПТР12.00.007-03 | Втулка | |
| 14 | БолтМ10х25 | Болт | |
| 15 | Шайба10.65Г | Шайба | |
| 16 | УЗ036.50БМ-03 | Устройство запорное | |
| 17 | РВД12.25.20.845 | Рукав высокого давления армированный | |
| 18 | РВД12.25.20.1045 | Рукав высокого давления армированный | |
| 19 | РВД12.25.20.1445 | Рукав высокого давления армированный | |
| 20 | РВД12.25.20.2045 | Рукав высокого давления армированный | |
| 21 | РВД12.25.20.1645 | Рукав высокого давления армированный |
