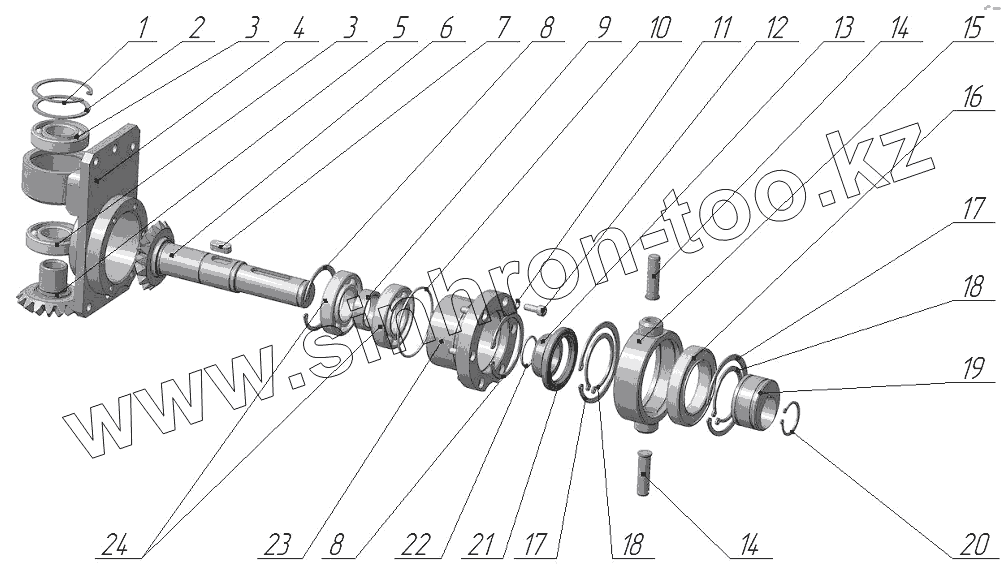

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») РУ-1600. Передача коническая
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А72 | Кольцо | |
| 2 | РУ02.01.402-01 | Прокладка | |
| 3 | 207 | Подшипник | |
| 4 | РУ02.02.100 | Корпус | |
| 5 | РУ02.02.604 | Колесо | |
| 6 | РУ02.02.601 | Вал-шестерня | |
| 7 | 3-10x8x25 | Шпонка | |
| 8 | А80 | Кольцо | |
| 9 | РУ02.02.801 | Втулка | |
| 10 | 085-090-30-2-2 | Кольцо | |
| 11 | 8.65Г.05 | Шайба | |
| 12 | М8-6gx20.88.019 | Винт | |
| 13 | РУ02.02.805 | Втулка | |
| 14 | РУ02.02.603 | Ось | |
| 15 | РУ02.02.200 | Поводок | |
| 16 | 180113 | Подшипник | |
| 17 | ПР-07.00.431-03 | Кольцо | |
| 18 | А65 | Кольцо | |
| 19 | РУ02.02.602 | Эксцентрик | |
| 20 | ПР-11.00.401-06 | Кольцо | |
| 21 | 1.1-55x80-4 | Манжета | |
| 22 | 035-040-30-2-2 | Кольцо | |
| 23 | РУ02.02.802 | Стакан | |
| 24 | 208 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
