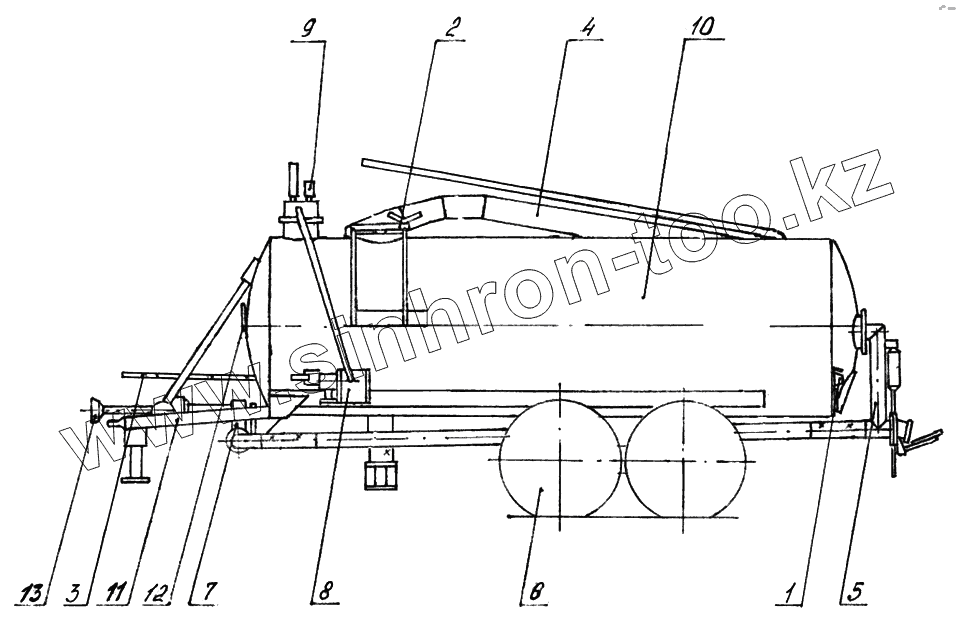

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МЖТ-6. Общий вид (схема)
1
2
2
2
2
3
4
4
4
4
5
5
5
6
6
7
8
8
8
8
9
10
11
11
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Электрооборудование | Электрооборудование | |
| 2 | РЖН 19.00.000-01 | Крышка люка в сборе | |
| 2 | РЖТ 65.000 | Болт откидной | |
| 2 | РЖТ 31.00.000 | Гайка | |
| 2 | РЖТ 00.006 | Уплотнение | |
| 3 | Система гидравлическая | Система гидравлическая | |
| 4 | МЖТ-Ф-6.15.00.000 | Стойка | |
| 4 | МЖТ-Ф-6.16.00.000 | Штанга | |
| 4 | МЖТ-Ф-6.06.00.000 | Рукав заправочный | |
| 4 | МЖТ-10.29.00.000 | Клапан | |
| 5 | Коммуникация с напорным трубопроводом | Коммуникация с напорным трубопроводом | |
| 5 | МЖТ-10.14.00.000-02 | Коммуникация | |
| 5 | МЖТ-Ф-6.00.00.002 | Трубопровод | |
| 6 | ПРТ-10.03.000-17 | Балансир с колесами | |
| 6 | ПРТ-10.03.000-16 | Балансир с колесами | |
| 7 | МЖТ-16.40.00.000-01 | Насос центробежный | |
| 8 | Установка вакуумная | Установка вакуумная с клапанами жидкостными и предохранительным вакуумным | |
| 8 | МЖТ-Ф-6.44.00.000 | Установка вакуумная | |
| 8 | МЖТ-Ф-11.50.00.000-01 | Влагоотделитель | |
| 8 | РЖТ 08.050 | Шар | |
| 9 | РЖТ 84.00.000 | Клапан предохранительный вакуумный | |
| 10 | МЖТ-Ф-6.01.00.000М | Цистерна | |
| 11 | МЖТ-Ф-6.46.00.000 | Дышло | |
| 11 | МЖТ-Ф-6.41.00.000 | Стойка | |
| 11 | ПСТ-9.01.11.000 | Опора регулируемая | |
| 11 | МЖТ-Ф-6.42.00.000 | Упор | |
| 12 | МЖТ-10.44.00.000 | Уровнемер | |
| 13 | МЖТ-Ф-11.37.00.000 | Кардан передний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
