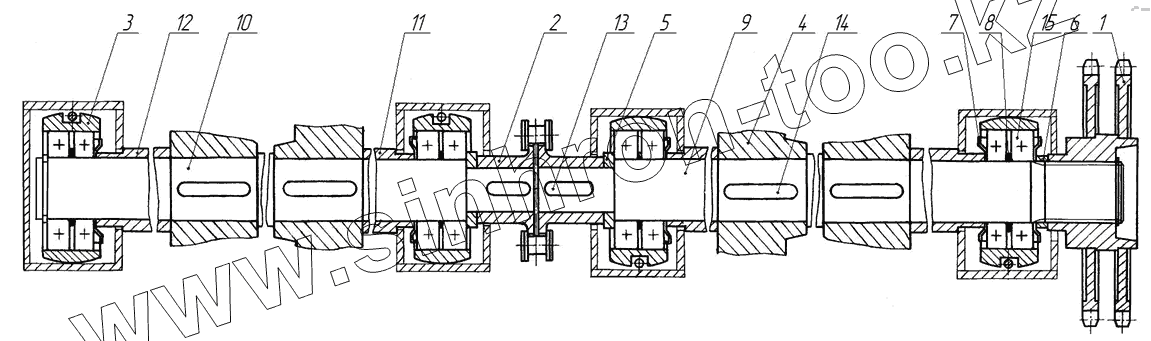

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТТ-4У. Вал в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МВУ-4Ц.01.02.040-01 | Звёздочка | |
| 2 | МВУ-4Ш.01.01.100 | Муфта цепная | |
| 3 | ПРТ-7А.16.00.301 | Корпус | |
| 4 | ПРТ-10.02.305А | Звёздочка ведущая | |
| 5 | МВУ-4Ш.01.01.401 | Кольцо | |
| 6 | МВУ-4Ш.01.01.401-01 | Кольцо | |
| 7 | ПРТ-7А.16.00.404 | Шайба защитная | |
| 8 | ПРТ-10.02.415 | Шайба специальная | |
| 9 | МВУ-4Ш.01.01.602 | Вал ведущий | |
| 10 | МВУ-4Ш.01.01.603 | Вал ведомый | |
| 11 | МВУ-4Ш.01.01.801 | Втулка | |
| 12 | МВУ-4Ш.01.01.801-01 | Втулка | |
| 13 | 3-12х8х32 ГОСТ 23360-78 | Шпонка | |
| 14 | 3-16х10х50 ГОСТ 23360-78 | Шпонка | |
| 15 | 80211 ГОСТ 7242-81 | Подшипник |
