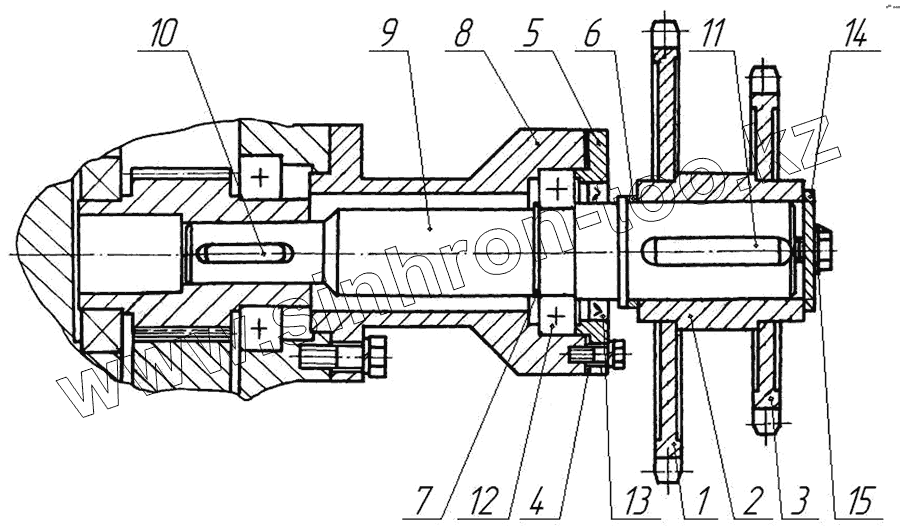

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТТ-4У. Вал в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПРТ-10.02.434А-05 | Диск зубчатый z=22, t=25,4 | |
| 2 | МВУ-4Ц.01.02.814 | Ступица | |
| 3 | ПРТ-10.02.434А-06 | Диск зубчатый z=28, t=25,4 | |
| 4 | МВУ-4Ц.01.02.001 | Прокладка | |
| 5 | МВУ-4Ц.01.02.404 | Крышка | |
| 6 | ПР-1,4.01.03.401 | Шайба | |
| 7 | ПР-11.00.401-02 | Кольцо | |
| 8 | МВУ-4Ц.01.02.601 | Стакан | |
| 9 | МВУ-4Ц.01.02.602 | Вал | |
| 10 | 3-10х8х40 ГОСТ 23360-78 | Шпонка | |
| 11 | 3-14х9х56 ГОСТ 23360-78 | Шпонка | |
| 12 | 80209 ГОСТ7242-81 | Подшипник | |
| 13 | 1.1-50х70-3 ГОСТ 8752-79 | Манжета | |
| 14 | КП 310.02.01.406 | Шайба | |
| 15 | КП 310.02.01.407 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
