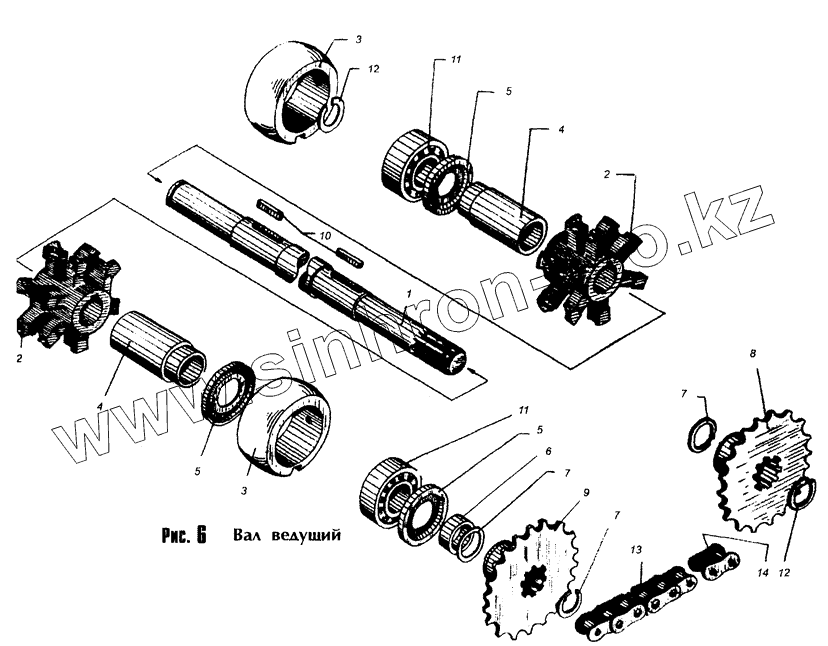

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») КР-Ф-10. Вал ведущий
1
2
2
3
3
4
4
5
5
5
6
7
7
7
8
9
10
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КР 10.03.00.601 | Вал ведущий | |
| 2 | ПРТ 10.02.305Б | Звездочка ведущая | |
| 3 | КР 10.03.00.801 | Корпус | |
| 4 | КР 10.03.00.802 | Втулка | |
| 5 | ПРТ 7А.16.00.404 | Шайба защитная | |
| 6 | ПРТ 7А.07.08.301-02 | Кольцо | |
| 7 | ПРТ 10.02.415 | Шайба специальная | |
| 8 | ПРТ 7А.07.08.010-01 | Звездочка | |
| 9 | ПРТ 7А.07.08.302-01 | Звездочка | |
| 10 | 2.16x10x50.23360 | Шпонка | |
| 11 | 80211,7242 | Подшипник | |
| 12 | ПР 11.00.401-03 | Кольцо | |
| 13 | ПР-38,1-12700.13568 | Цепь n=47зв. | |
| 14 | С ПР 38,1-12700.13568 | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
