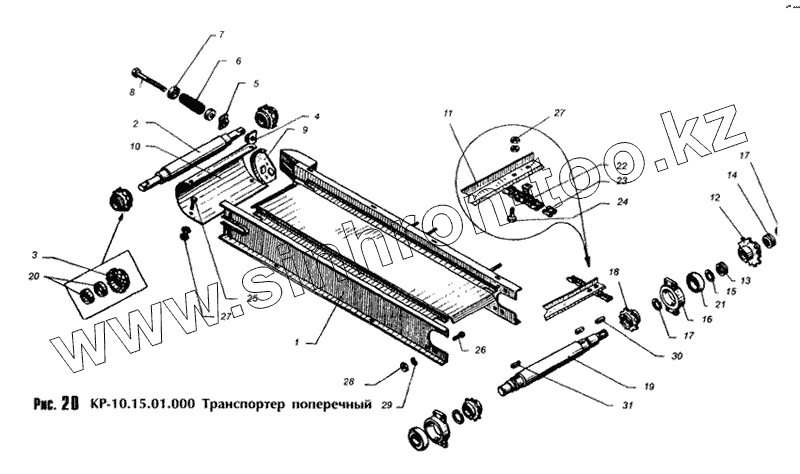

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») КР-Ф-10. Транспортер поперечный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КР 10.15.01.010 | Рама транспортера | |
| 2 | КР 10.15.01.601 | Ось | |
| 3 | КР 10.15.01.130 | Звездочка | |
| 4 | КР 10.15.01.050 | Гайка | |
| 5 | КР 10.15.01.452 | Платик | |
| 6 | ПРТ 7А.07.00.603 | Пружина | |
| 7 | ПР 02.437 | Тарелка | |
| 8 | КР 10.15.01.110 | Болт | |
| 9 | КР 10.15.01.140 | Боковина | |
| 10 | КР 10.15.01.446 | Кожух | |
| 11 | КР 10.15.01.458 | Скребок | |
| 12 | КР 10.15.01.080 | Звездочка | |
| 13 | КР 10.04.01.801 | Втулка | |
| 14 | ПРТ 10.02.407 | Шайба | |
| 15 | ПР 11.00.401-02 | Кольцо | |
| 16 | ПР 05.607 | Корпус подшипника | |
| 17 | ПР 11.00.401-07 | Кольцо | |
| 18 | КР 10.15.01.120 | Звездочка | |
| 19 | КР 10.15.01.602 | Вал | |
| 20 | 180207,8882 | Подшипник | |
| 21 | 1580209 К1 СП.37.006.084 | Подшипник | |
| 22 | ТРД 38 4000.4267 | Цепь n=103 зв. | |
| 23 | С ТРД 38-4000.4267 | Звено | |
| 24 | М8х16.7796 | Болт | |
| 25 | М8х20.7802 | Болт специальный | |
| 26 | М10x40.7802 | Болт | |
| 27 | М8.5915 | Гайка | |
| 28 | М10.5915 | Гайка | |
| 29 | 10.65Г.6402 | Шайба | |
| 30 | 2-12x8x40 23360 | Шпонка | |
| 31 | 2-14x9x40.23360 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
