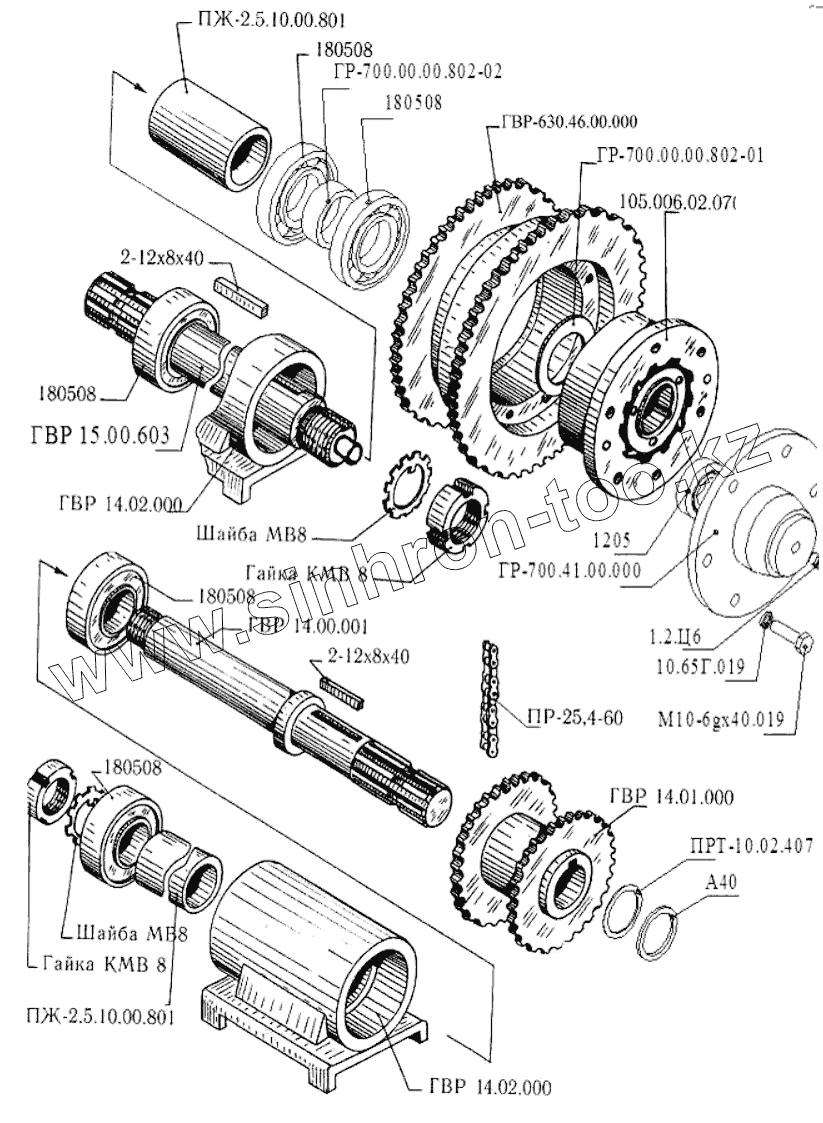

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») ГВР-630. Привод цепной передачи
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
18
19
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГВР14.00.001 | Вал | |
| 2 | ГВР14.01.000 | Блок звездочек | |
| 3 | ГВР14.02.000 | Корпус | |
| 4 | ГВР-630.41.00.000 | Крышка муфты | |
| 5 | ГВР15.00.603 | Вал | |
| 6 | ГВР630.46.00.000 | Блок звездочек | |
| 7 | ГР-700.00.00.802-01 | Втулка | |
| 8 | ГР-700.00.00.802-02 | Втулка | |
| 9 | ПРТ-10.02.407 | Шайба специальная | |
| 10 | ПЖ-2.5.10.00.801 | Втулка | |
| 11 | 105.006.02.070 | Муфта 40-50л ГОСТ 12935-76 | |
| 12 | M10-6gx40.56.019 | Болт | |
| 13 | КМВ8 | Гайка | |
| 14 | МВ8 | Шайба | |
| 15 | 10.65Г | Шайба | |
| 16 | А40 | Кольцо | |
| 17 | ПР-25,4-60 | Цепь | |
| 18 | 2-12х8х40 | Шпонка | |
| 19 | 180502 | Подшипник | |
| 20 | 1205 | Подшипник | |
| 21 | 1.2.Ц6 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
