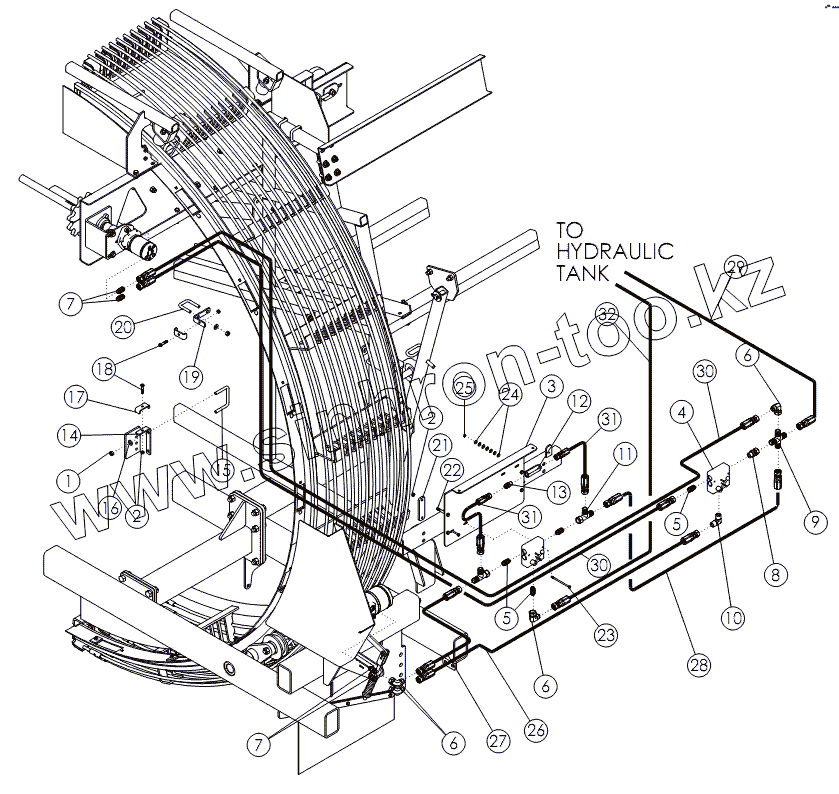

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w. SELF-CONTAINED HYDRAULIC SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
2	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
3	59880		BRACKET-FLOW CONTROL
4	58985		VALVE - FLOW CONTROL - 3/4 FP
5	59042		FTG - ADAPTER: 12MP - 12MJ
6	59041		FTG-ELBOW: 12MJ-12FJX-90
7	59043		FTG - ADAPTER: 10MB - 12MJ
8	63799		FTG-ADAPTER: 12MP-12FJX
9	63800		FTG-CROSS: 12MJ
10	59044		Фитинг
11	59888		FTG - TEE: 12MJ - 12FJX - 12MJ
12	56230		VALVE-CHECK: 10MJ-10FB
13	62019		FTG-ADAPTER 10MB-10MJ
14	59182		BRACKET - HOSE ZP
15	54653		Стремянка
16	1011584		WASHER-FLAT
17	50714		CLAMP .50 ZP
18	1011603		BOLT-HEX: .38 X 1.75 NC GR5 ZP
19	59184		BRACKET - HOSE ZP
20	53677		U - BOLT: 50 X 3 X 2 X 3
21	59881		BRACKET - BOLT PLATE
22	1013239		Болт
23	59188		BOLT-HEX: .25 X 5.00 NC GR5
24	1020416		WASHER-FLAT: .25 ZP
25	1030946		NUT-TOPLOCK
26	59071		HOSE: 75 X 060 12FJX-12FJX
27	64062		HOSE: .75 X 38 12FJX-12FJX
28	63798		HOSE: .75 X 21 12FJX-12FJX
29	59892		HOSE: .75 X 208 12FJX-12FJX
30	59805		HOSE: .75 X 180 12FJX-12FJX
31	62020		HOSE: .50 X 14 10FJX-12FJX
32	59891		HOSE: .75 X 224 12FJX-12FJX
33	59039		HOSE: .75 X 113 12FJX-12FJX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
