Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s. TANK HYDRAULICS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

9

10

11

11

12

13

14

15

16

16

17

17

18

18

19

20

21

22

23

24

25

26

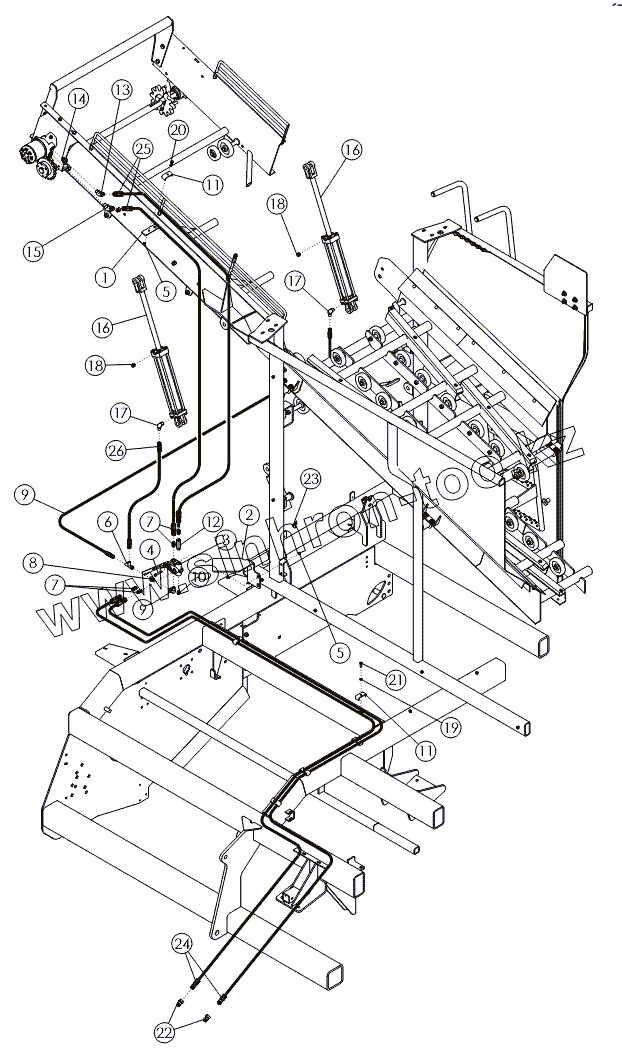

Позиция на иллюстрации	Заводской номер детали		Название детали
1	54825		Крепление гидрошланга
2	62904		Защитный кронштейн
3	58470		Клапан переключатель
4	59390		BOLT-HEX: .38 X 2.25 NC G5 ZP
5	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
6	56231		Фитинг
7	56226		FTG-ADAPTER: 8MB-8MJ
8	300072		FITTING - RESTRICTOR
9	68163		HOSE: 38 X 96 6FJX - 6FJX
10	56190		Фитинг
11	50714		CLAMP .50 ZP
12	300070		VALVE - CHECK: 8MB - 8FJ FLOW F>M
13	58515		FTG-ELBOW: 8MB-8MJ-45
14	300069		FTG - ADAPTER: 8FB - 10MB
15	56229		Фитинг
16	58889		Гидроцилиндр
17	58557		Фитинг
18	58547		Фитинг
19	1011586		WASHER-LOCK: .38 ZP
20	1011602		BOLT-HEX: .38 X 1.50 NC GR5 ZP
21	1011600		BOLT-HEX: .38 X 1.00 NC GR5 ZP
22	36290		PIONEER TIP 8015-15P
23	50779		Прижимная пластина
24	300076		HOSE: 50 X 262 8MB - 8FJX
25	59889		Гидрошланг
26	58151		HOSE: 38 X 34 X 6FJX - 6FJX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
