Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s. PADDLE SHAFT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

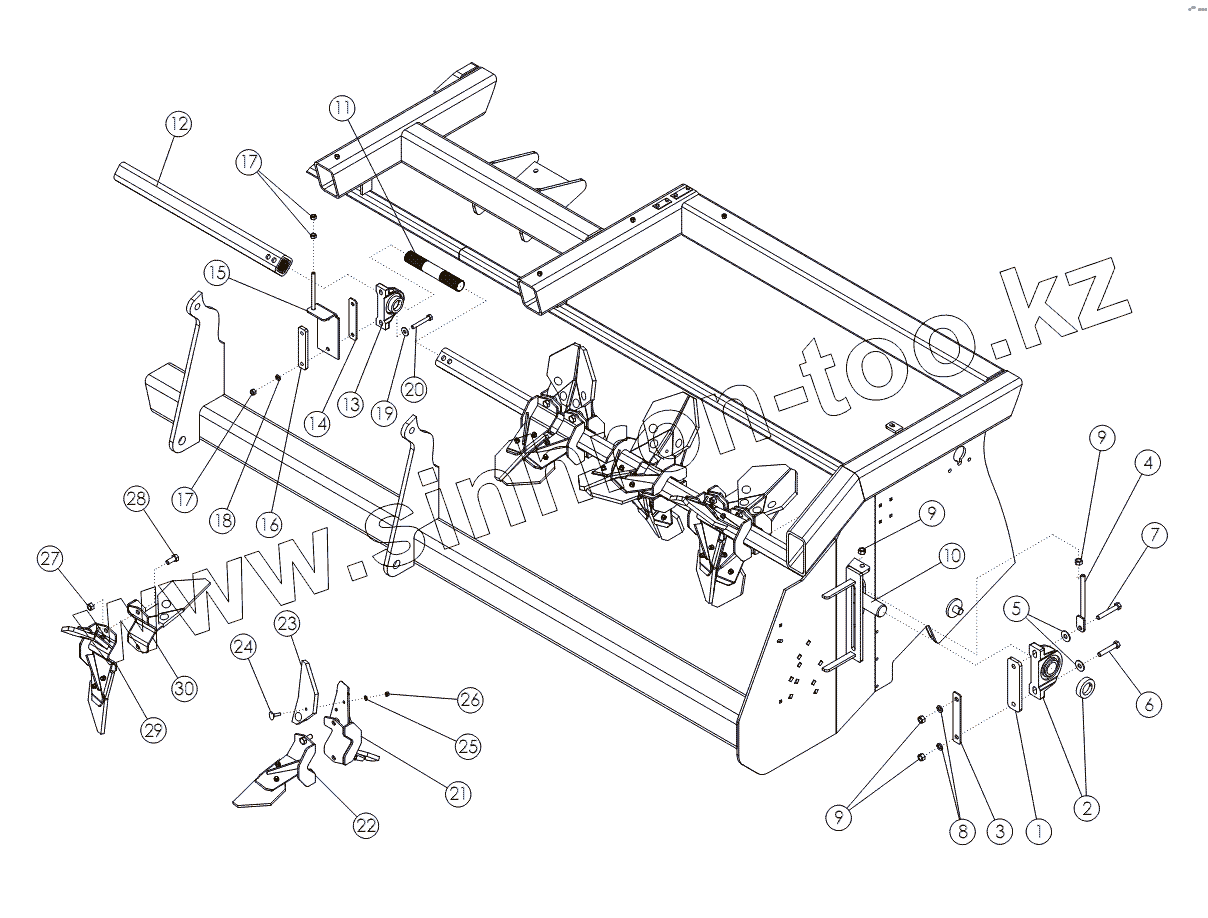

Позиция на иллюстрации	Заводской номер детали		Название детали
1	57996		Пластина
2	57997		Подшипник в сборе
3	57998		Пластина
4	51365		Натяжная шпилька
5	1013024		WASHER-FLAT: .63 ZP
6	1014000		BOLT-HEX .63 X 3.50 NC GR5 ZP
7	1016726		Болт
8	1011813		WASHER-LOCK: .63 ZP
9	1011578		NUT-HEX: .63 NC GR2 ZP
10	58027		WLDMT - PADDLE SHAFT LH
11	57196		SHAFT - SPLINED 8R
12	58028		WLDMT - PADDLE SHAFT RH
13	52405		BEARING-PILLOW 1-3/4
14	50564		PLATE
15	56737		WLDMT - ROD ZP
16	50305		SPACER - BEARING
17	1011577		NUT-HEX
18	1011581		WASHER-LOCK
19	1014443		WASHER-FLAT: .50 ZP
20	1011612		BOLT-HEX: .50 X 3.50 NC GR5 ZP
21	50719		Кронштейн двойной левый
22	50720		Кронштейн одинарный левый
23	51562		Лопасть
24	1030779		Болт
25	1011586		WASHER-LOCK: .38 ZP
26	1011576		NUT-HEX: .38 NC GR2 ZP
27	1016595		NUT-TOPLOCK: .63 NC GR5 ZP
28	1014349		BOLT-HEX: .63 x 1.50 ND GR5 ZP
29	50722		Кронштейн двойной правый
30	50721		Кронштейн одинарный правый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
