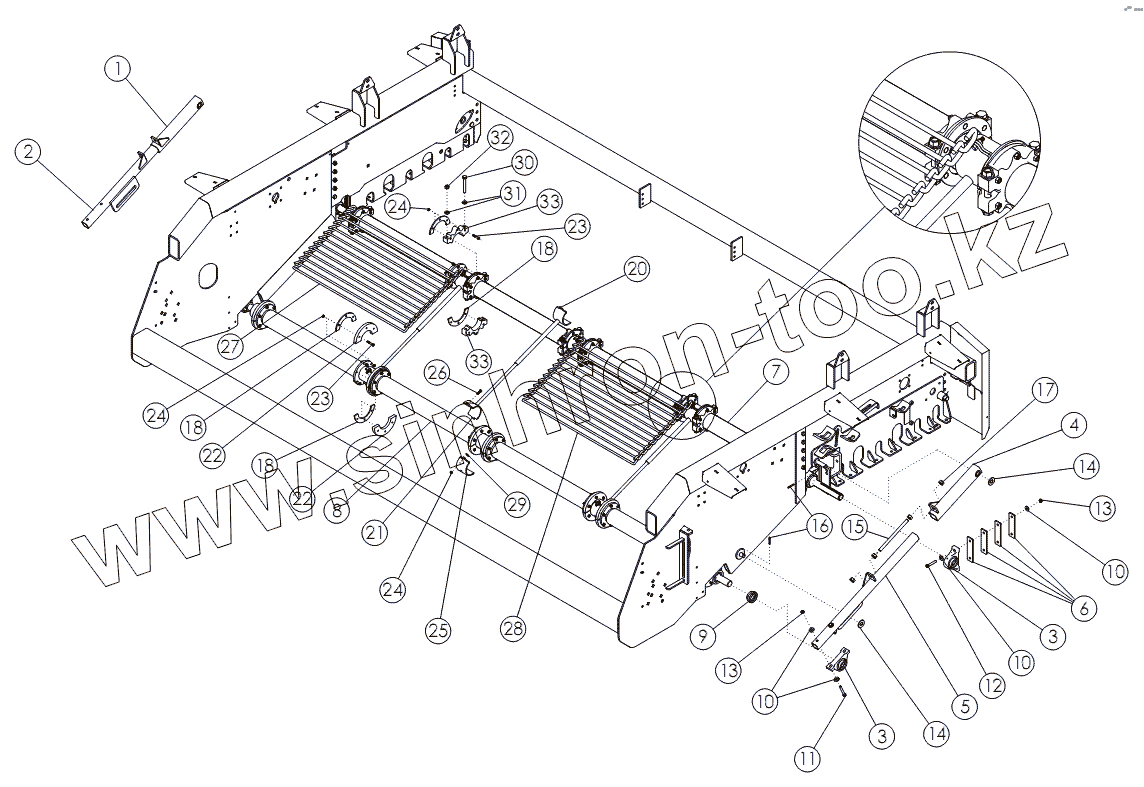

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s. APRON SHAFT - HOOK CHAIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
14
15
16
17
18
18
18
20
21
22
22
23
23
23
24
24
24
25
26
27
27
28
28
29
30
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
1 56693 Труба наружная правая
2 56698 Труба внутренняя регулировочная
3 52405 BEARING-PILLOW 1-3/4
4 56692 Труба наружная левая
5 56697 Труба внутренняя регулировочная
6 56672 Регулировочные пластины
7 69249 WLDMT-TOP APRON SHAFT
8 62695 WLDMT-BOTTOM APRON SHAFT
9 52382 SEAL PROTECTOR 1.75
10 1014443 WASHER-FLAT: .50 ZP
11 1029104 Болт
12 1011611 BOLT-HEX: .50 X 3.00 NC GR5 ZP
13 1027461 NUT-TOPLOCK: .50 NC GR5 ZP
14 1020685 WASHER-FLAT: 1.00 ZP
15 56718 Регулировочная шпилька
16 1016944 PIN-COTTER: .25 X 2.00 ZP
17 1011620 NUT-HEX: .75 NC GR2 ZP
18 62836 Полудиск
19 1013239 Болт
19 1019828 BOLT-HEX .38 X 2.75 NC G5 ZP
20 64162 Труба
21 64161 Пруток
22 58322 Поддерживающий полуролик
23 1011725 BOLT-HEX: .38 X 2.00 NC GR5 ZP
23 1011603 BOLT-HEX: .38 X 1.75 NC GR5 ZP
24 1016999 NUT-TOPLOCK: .38 NC GR5 ZP
25 64159 Скоба
26 64991 BOLT - HEX: 38 X 125 NC GR8 ZP
27 59559 CHAIN 1/2 X 48 X 2.38
27 64399 CHAIN 5/8 X 48 X 2.38
28 62609 CHAIN 1/2 X 36 X 2.38
28 64400 CHAIN 5/8 X 36 X 2.38
29 1011828 Шайба
30 69246 BOLT - HEX: 63 X 475NC GR8 ZP
31 66498 WASHER-SAE .63 GR8 ZP
32 66500 NUT - HEX: 63NC GR8 ZP
33 69245 CLAMP - APRON
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
