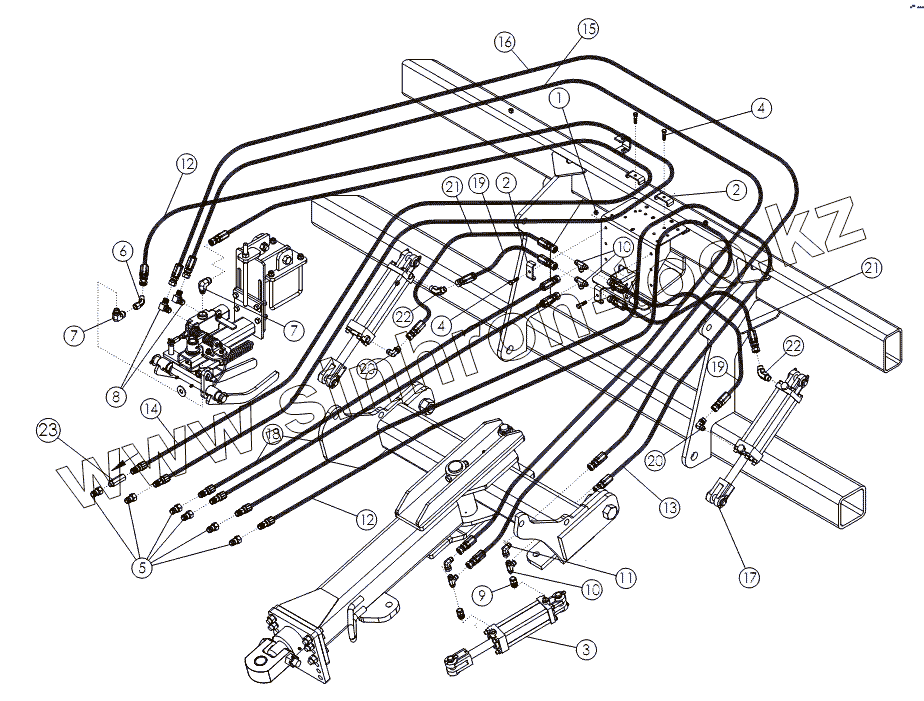

Каталог запасных частей к технике: Amity Wic Harvester 6 row 22w. ROW FINDER AND HITCH HYDRAULICS
1
2
2
3
4
4
5
6
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 2 | 50714 | CLAMP .50 ZP | |
| 3 | 58891 | CYLINDER-HYDRAULIC 4 X 8, 3000 | |
| 4 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 5 | 36290 | PIONEER TIP 8015-15P | |
| 6 | 57663 | FTG-ELBOW: 8MJ-8FJX-45 | |
| 7 | 57664 | Фитинг | |
| 8 | 57665 | Фитинг | |
| 9 | 56941 | FTG-ADAPTER 8MB-8FJX | |
| 10 | 57667 | FTG-TEE: 8MJ-8MJ-8MJ | |
| 11 | 57668 | FTG-ELBOW: 8MJ-8FJX-90 | |
| 12 | 300037 | HOSE: 50 X 153 8MB - 8FJX | |
| 13 | 300038 | HOSE: 50 X 150 8MB - 8FJX | |
| 14 | 300106 | HOSE: 50 X 163 8MB - 8FJX | |
| 15 | 57672 | HOSE: 50 X 098 8FJX - 8FJX | |
| 16 | 57673 | HOSE: 50 X 096 8FJX - 8FJX | |
| 17 | 62082 | Цилиндр | |
| 18 | 300055 | HOSE: 50 X 100 8MB - 8FJX | |
| 19 | 57676 | Гидрошланг | |
| 20 | 58560 | FTG-ELBOW: 8MB-8MJ-90 | |
| 21 | 57677 | Гидрошланг | |
| 22 | 58515 | FTG-ELBOW: 8MB-8MJ-45 | |
| 23 | 300070 | VALVE - CHECK: 8MB - 8FJ FLOW F>M |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
