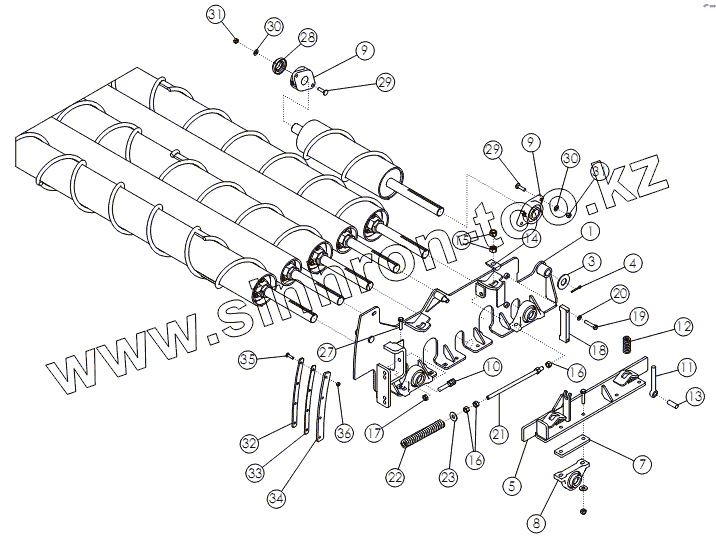

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. REAR CLEANING ROLL MOUNTING PACKAGE
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
27
28
29
29
30
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 72737 | WLDMT-REAR MOUNT 12R LH | |
| 2 | 72738 | WLDMT-REAR MOUNT 12R RH | |
| 3 | 1013431 | Шайба | |
| 4 | 1016727 | Шплинт | |
| 5 | 56681 | Пластина левая | |
| 6 | 56682 | Пластина правая | |
| 7 | 57792 | Пластина | |
| 8 | 52405 | BEARING-PILLOW 1-3/4 | |
| 9 | 62134 | Подшипник фланцевый | |
| 10 | 1032273 | BOLT-HEX: .63 X 3.50 NC GR5 ZP FULL | |
| 11 | 56814 | Регулировочный болт | |
| 12 | 57877 | Пружина | |
| 13 | 56675 | Палец | |
| 14 | 56680 | Плавающая шайба | |
| 15 | 1011620 | NUT-HEX: .75 NC GR2 ZP | |
| 16 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 17 | 1026259 | NUT-JAM: .63 NC GR2 ZP | |
| 18 | 56677 | Ограничитель | |
| 19 | 1011610 | Болт | |
| 20 | 1011581 | WASHER-LOCK | |
| 21 | 56815 | Регулировочная шпилька | |
| 22 | 57878 | Пружина | |
| 23 | 1013024 | WASHER-FLAT: .63 ZP | |
| 24 | 59103 | Болт | |
| 25 | 59104 | Шайба | |
| 26 | 59105 | Гайка самоконтрящаяся | |
| 27 | 59102 | Болт | |
| 28 | 52383 | LOCK PROTECTOR 1.75 | |
| 29 | 59517 | Болт | |
| 30 | 1011584 | WASHER-FLAT | |
| 31 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 32 | 72744 | PLATE-ROLL GUIDE BASE | |
| 33 | 72745 | PLATE-ROLL GUIDE BASE | |
| 34 | 72746 | PLATE-ROLL GUIDE BASE | |
| 35 | 58679 | BOLT-CRG: .38 X 1.50 NC GR5 ZP | |
| 36 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
