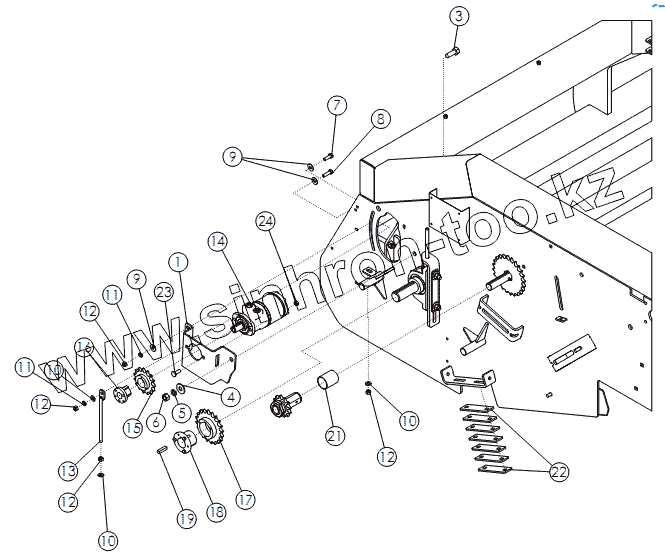

Каталог запасных частей к технике: Amity Wic Harvester 12 row 24s. HYDRAULIC PADDLE DRIVE (OPTIONAL)
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 57880 | 57880 | Ремкомплект гидромотора | |
| 1 | 69668 | PLATE-HYD MOTOR PADDLE LH | |
| 2 | 69669 | PLATE-HYD MOTOR PADDLE RH | |
| 3 | 1012060 | BOLT-HEX: .75 X 2.00 NC GR5 ZP | |
| 4 | 1030702 | WASHER-FLAT: .75 ZP | |
| 5 | 1012061 | WASHER-LOCK: .75 ZP | |
| 6 | 1011620 | NUT-HEX: .75 NC GR2 ZP | |
| 7 | 1011607 | BOLT-HEX | |
| 8 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 9 | 1014443 | WASHER-FLAT: .50 ZP | |
| 10 | 1011584 | WASHER-FLAT | |
| 11 | 1011581 | WASHER-LOCK | |
| 12 | 1011577 | NUT-HEX | |
| 13 | 69670 | WLDMT-ADJUSTMENT ROD | |
| 14 | 57686 | Большой гидромотор | |
| 15 | 64155 | Звездочка | |
| 16 | 53719 | Переходная коническая втулка | |
| 17 | 56650 | Звездочка | |
| 18 | 50385 | Переходная коническая втулка | |
| 19 | 57995 | Шпонка 50х.50х2.0 | |
| 20 | 69673 | CHAIN-ROLLER 80H-1R-040 | |
| 21 | 73443 | SPACER-LONG | |
| 22 | 56672 | Регулировочные пластины | |
| 23 | 1011660 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 24 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
